| 类型 | 颚式破碎机 |
|---|---|
| 应用领域 | 冶金，地质，矿山，化工，建材，科研等 |
| 给料粒度 | 50（mm） |
| 出料粒度 | 0.1-15.1（mm） |
| 生产能力 | 45-500（kg/h） |
| 耗电 | 3（kw） |
| 重量 | 260（kg） |
| 粉碎程度 | 粗碎机 |
| 作用对象 | 煤炭，矿山 |
| 规格 | XPC100*60环保形,XPC100*100环保形,XPC100*125环保形,XPC100*150环保形,XPC150*125环保形 |
| 品牌 | 纽蒙特 |
| 型号 | XPC |
本说明书供操作人员熟悉XPC型系列颚式破碎机结构原理及操作方法之用，操作前请详看本说明书。
一、用途和适用范围
本系列产品使用性能良好，效力高，适用于粗碎、中碎各种中等硬度的矿石和其它物料用、抗压强度极限不超过2000公斤力/厘米2的各种矿石、主要供地质、煤碳、矿山、冶金、化工、建材等部门和大专院校科研单位实验室使用。
二、主要规格和技术参数
型 号 | 进料口 尺寸 (mm) | **大进料尺寸 (mm) | 排料口调整范围 (mm) | 除尘电机功率（kw） | 偏心轴 转速 (rpm/min) | 生产量 (kg/h) | 电动机功率(kw)
| 机重 (kg) |
XPC60*100 | 60×100 | ≤50 | 0.1-15.1 | 0.18 | 600 | 45-550 | 2.2 | 350 |
XPC100*125 | 100×125 | ≤80 | 3-25 | 0.18 | 500 | 400-1800 | 3 | 380 |
XPC100*100 | 100×100 | ≤80 | 3-25 | 0.18 | 500 | 400-1800 | 3 | 380 |
XPC100*150 | 100×150 | ≤100 | 6-38 | 0.18 | 500 | 500-1800 | 3 | 385 |
XPC125*150 | 125×150 | ≤100 | 6-38 | 0.18 | 500 | 500-1800 | 3 | 390 |
三、主要工作原理

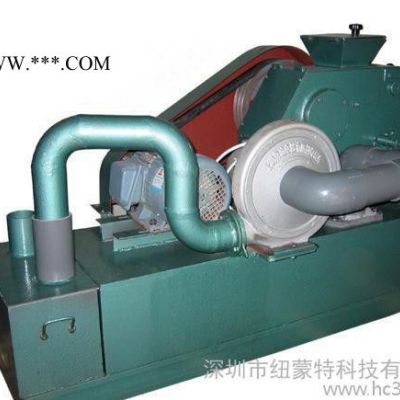

本系列产品主要由机架、动颚、偏心轴、颚板、活动部件、集尘箱、除尘装置、电气控制箱等零、部件组成。电动机通过三角皮带传动偏心轴，使动颚按照已调整好的轨迹进行运动，从而将破碎腔内的物料予以破碎。
机架系钢板焊接的，机架前壁上装有压紧板用螺栓紧固的固定颚板。在破碎腔左右的机架侧壁上装有边护板，以防止机架侧壁的磨损。
动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在活动部件上，并与活动部件成滚动接触。机架焊接在机座上，电动机用螺栓固定在机座上，排料口装有排料抽屉。
XPC60*100的活动部件与支撑螺栓中间用∮12毫米销子连接，此锥销 在外来不能破碎的物料进入破碎腔内，本机载荷突增的情况下，起着保险作用，即销子自身迅即断裂，而保护其他机件不受损伤。调整时先将固定销拉开，然后旋转小手轮，插入调整完毕后再捻紧固定螺钉，动颚**下面的挂勾及弹簧的连接使活动部件与动颚在运转时不脱落，由螺母调整。
XPC型排料口的调节是通过设备的左侧有个定位装置，拉开定位销即可选择任意定位孔，也即调整好排料口大小。
XPC型颚式破碎机配有电气控制器。接通电源后红色指示灯亮，按下绿色按钮，设备开始工作。按下除尘风机按钮，绿色指示灯亮，除尘风机开始工作。
工作完毕后请关闭电源。
