金刚石洛氏压头

产品简介   Product introduction

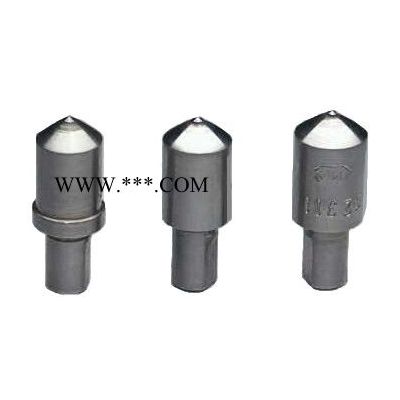

金刚石洛氏压头是将一粒规定重量的优质的天然金刚石，研磨成有一定技术要求的标准几何形状，镶嵌入圆锥或正四棱锥顶部，命名为“金刚石洛氏压头”或“硬度计压头”。

应用领域   Application fields

它用于计量部门的标准硬度计和对金属或其它硬质材料硬度的鉴定。

它是硬度计主荷压头重要部分，可用在PHR-2系列便携式硬度计、TH-300凸鼻全洛氏系列硬度计、HR-150常规洛氏系列硬度计、HR-150欧洲系列带保护套洛氏硬度计、HR-150欧洲系列双洛氏硬度计上，可对模具钢材热处理硬度及表面处理层硬度进行检测。（适用于洛氏A、C、D和N标尺）

工作原理   Working principle

洛氏硬度是以顶角为120°的金刚石圆锥体或直径为Φ1.588㎜的淬火钢球作压头，以规定的试验力使其压入试样表面。试验时，先加初试验力，然后加主试验力。压入试样表面之后卸除主试验力，在保留初试验力的情况下，根据试样表面压痕深度，确定被测金属材料的洛氏硬度值。

性能特点   Performance characteristics

■  纯天然一级zuan石压头；

■  一级精度，精度符合JJG334-93；

■  焊接工艺先进，坚实耐用；

■  测量准确，稳定性高；

■  压头柄为高品质不锈钢，外观精美；

技术指标   Technical indicators

金刚石洛氏压头(HRC-1～HRC-15)：

HRC-1～HRC-15 共15个规格。常用规格HRC-3；HRC-2

本公司生产的天然金刚石洛氏压头，采用高品质天然金刚石原料，精密制造，示值准确。规格有：HRC-1～HRC-15等15个规格．适用于国内外生产的各种品牌和型号的洛氏硬度计以及测试深孔硬度等特殊需求．

具体型号规格：

① HRC-1：Φ6.35×27×R0.2×120°

② HRC-2：Φ6.35×25×R0.2×120°（常用规格）

③ HRC-3：Φ6.35×26×R0.2×120°（常用规格）

④ HRC-4：Φ6.35×48×R0.2×120°

⑤ HRC-5：Φ6.35×48×R0.2×120°

⑥ HRC-6：Φ6.35×29×0.2×120°（螺纹口）

⑦ HRC-7：Φ9×29×R0.2×120°

⑧ HRC-8：Φ6.35×30×R0.2×120°

⑨ HRC-9：Φ4×22×R0.1×90°

⑩ HRC-10：Φ6.35×76×R0.2×120°

? HRC-11：Φ6.35×76×R0.2×120°

? HRC-12：Φ8×19×R0.2×120°

? HRC-13：Φ7×50×R0.2×120°

? HRC-14：Φ3.5×14.5×R0.2×120°

? HRC-15：Φ3.5 ×13×R0.2×120°

硬度计金钢石压头分类：

1、 标准压头按照国家检定规程规定的，用于检定标准硬度块的压头；

2、 工作压头按照国家检定规程规定的，用于测定试件或试样硬度值的压头；

3、 硬度合金球压头以碳化钨为主要成分，具有一定直径的球形压头；

4、 球压头由规定直径的钢球和压头体组成的压头；

5、 布氏硬度计压头直径为10、5、25、1mm 的钢球或硬质合金球压头;

6、 洛氏硬度计圆锥压头圆锥角为120度 ，顶端球面半径为0.2mm 的金刚石圆锥压头。（适用于A、C、D 和N 标尺）；

7、 洛氏硬度计球压头直径为1.588mm（适用于B、F、G 和J 标尺）、3.175mm（适用于E、H 和K 标尺）、6.35mm（适用于L 和M 标尺）、12.7mm（适用于R 标尺）的钢球压头；

8、 维氏硬度计棱锥压头两相对面夹角为136度的金刚石或工业宝石等，制成的正四棱锥压头；

9、 努氏硬度棱锥压头相对棱夹角分别为172度30分和130度 的金刚石四棱锥压头；

10、横刃棱锥压头两相对面的交线；

11、肖氏硬度计压头（shore hardness indenter） 对称冲头。顶端球面半径为1.0mm 的金刚石压头；

12、压针邵氏、韦氏、巴氏、国际橡胶等硬度计的压头。

13、邵氏A硬度计 压针圆锥角为35度的截头圆锥体，其顶端平面直径为0.79mm ；

14、邵氏D硬度计压针圆锥角为30度，顶端球面半径为0.1mm 的圆锥压针；

15、韦氏硬度计压针圆锥角为60度的截头圆锥体，其顶端平面直径为0.4mm 。该压针适用于铝及铝合金。顶端平面直径为0.4mm 的圆柱体压针，该压针适用于软钢及硬铝；

16、巴氏硬度计压针圆锥角为26度的截头圆锥体，其顶端平面直径为0.157mm 的压针；

17、微型橡胶国际硬度压针直径为0.395mm 的钢球压针；

18、冲头在肖氏和里氏等硬度计中，用来冲击试件的部件；

19、里氏硬度计冲头又称冲击体，由碳化钨和金刚石制成。除E 型冲头由金刚石制成，其他形式均由碳化钨制成。有D、DC、D+15 、G、E、C 型六种，G 型球直设为5mm，其他型式球头直径为3mm。

洛氏金刚石压头好坏判别方法：

      1、目测法：首先目测观察洛氏金刚石压头金刚石部分是否已经有明显裂痕，如果是测说明洛氏金刚石压头损坏；

      2、用指甲测试法：用指甲表面轻轻顶住洛氏金刚石压头顶角来回磨擦几次，如果指甲表面无深的划花就说明洛氏金刚石压头是好的，反之为损坏；

      3、用仪器放大观察法：采用光学投影仪或影像测量仪、工具显微镜把洛氏金刚石压头顶角放大10倍或20倍，观察洛氏金刚石压头顶角处是否还是一个完整的120度顶角，如果洛氏金刚石压头顶角崩裂或磨钝成圆弧角，就说明洛氏金刚石压头已经损坏，需要更换。

     ▲ 用上面三种方法判别出洛氏金刚石压头是好的话，就说明硬度计内部存在问题，需要送厂维修或请专业人员来修。
