| 测量精度 | 0.5U |
|---|---|
| 产地 | 广东 |
| 放大倍率 | 0.7-4.5 |
| 分辨率 | 0.0005 |
| 类型 | 影像测量仪 |
| 适用范围 | 精密机械 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 960*739*1667 |
| 操作方式 | 鼠标自动控制 |
| 品牌 | 品智创思 |
| 型号 | PZ-4030 |
| 加工定制 | 否 |

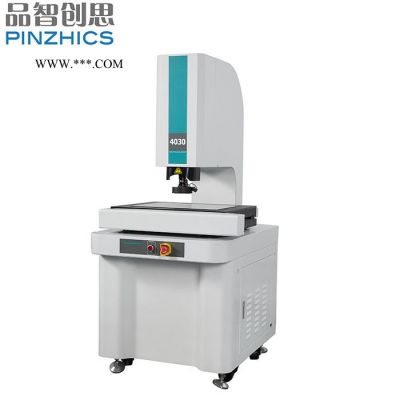

PZ-4030C全自动影像测量仪结构美观大方，操作简便，结合本公司测量软件，可实现准确的工件测量。广泛应用于机械制造、电子、汽车、五金、塑料、模具等行业，可以对工件尺寸、形状和位置公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
二．技术概要产品特点
具有快速对焦、自动寻边、强大的编程和自动测量功能
采用亚像素细分技术，提高图像边界分辨能力
操纵杆/鼠标操作，方便易用
程控恒流驱动式八区表面冷光源，可适应复杂的工件测量
激光指示器指示测量位置，方便快速定位
在线SPC数据处理分析，大批量治具测量功能
三轴伺服控制，定位精度高速度快，XY速度可达150mm/s，运行平稳
嵌入式模块控制系统，将复杂的控制系统集成在仪器内部，稳定性更高
采用花岗石底座，性能稳定，不易变形
选配MCP简易测头，可做简单三维测量
选配自动变倍可实现多倍率下高效测量
2.规格参数
| 仪器型号 | 全自动影像测量仪PZ-4030C | ||
| 工作台 | 玻璃台尺寸（mm） | 460*360 | |
| 运动行程（mm） | 400*300*200 | ||
| 仪器重量（kg） | 280 | ||
| 外形尺寸（mm） | 960*739*1667 | ||
| Z轴升降行程 | 200 mm | ||
| X、Y、Z数显分辨力 | 0.0005mm | ||
| 工作距离 | 92 mm | ||
| X、Y坐标示值误差 | (2.5+L/100) μm (L为被测长度，单位：mm) | ||
| 影 像 系 统 | 摄像机 | 高清晰工业级CCD彩色摄像机 | |
| 变倍镜头倍率 | 0.7X—4.5X | ||
| 物方视场 | 11.1mm～1.7mm | ||
| 视频倍率 | 20~128X | ||
| 光源系统 | 表面光源与透射光源均用LED，亮度可调 | ||
