| 型号 | GLJ |
|---|---|
| 加工定制 | 否 |
| 种类 | 过滤机 |
| 功率 | 0.75kw等等（kw） |
| 电压 | 380（V） |
| 产品用途 | 适用于果汁的过滤 |
| 包装 | 一般塑料膜缠扎 |
| 营销 | 新品 |
| 适用对象 | 食品 |
| 适用范围 | 食品,果蔬加工厂设备 |
| 外形尺寸 | 1000X300X450等等（mm） |
| 性能 | 精密过滤,高效过滤 |
| 样式 | 管式 |
| 用途 | 液体过滤 |
| 原理 | 吸附法 |
| 滤料类型 | 硅藻土 |
| 适用对象性质 | 低温物料,高卫生要求物料 |
| 品牌 | 科威机械 |
一、 用途和适用范围
GL系列饮料过滤机采用硅藻土作为助滤剂，不锈钢作为与液体接触的机件，适用于各种饮料及液体调料品的过滤，如白酒、汽酒、葡萄酒及其它果汁酒的澄清过滤。
二、产品规格及技术参数
型号 名称 | XSK400 | XSK330 | XSK250 | XSK220 |
过滤面积（㎡） | 5 | 3.42 | 1.9 | 1.1 |
过滤片数（片） | 20 | 20 | 20 | 15 |
生产能力（以白酒计t/h） | 6-10 | 3-5 | 2-3 | 1-2 |
工作压力（M Pa） | ≤0.29 | ≤0.29 | ≤0.29 | ≤0.29 |
外形尺寸（mm） | 1840×680×800 | 1780×595×760 |
| 847×280×530 |
配套泵（型号） | YLB10-36 | YLB5-36 | YLB5-36 | YLB5-36 |
三、 结构概述与特征

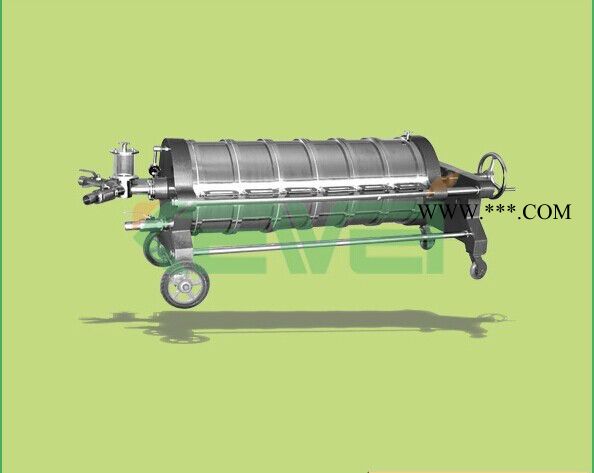

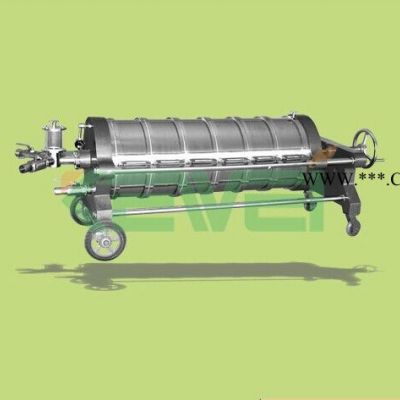

1、 本设备由壳体、中间轴、过滤板、过滤网、导杆、气阀、压力表、玻璃视筒、胶轮等零部件组成。
2、 所有与液体接触的机件，均采用**不锈钢制成，壳体分为多节，节间用橡胶密封圈密封，GL220滤机壳体采用单筒体，它与支板连接采用哈夹，壳体很轻，便于清洗拆卸。
3、 本设备具有结构紧凑，外形美观，重量轻，操作方便，过滤效率高，液体损失小，滤清度高，移动方便等特点。
四、使用说明
1、安装示意图
序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
名称 | 排 气 阀 | 过 滤 机 | 压 力 表 | 排 气 阀 | 出 口 阀 | 出 口 阀 | 入 口 阀 | 泵 | 调 节 阀 | 容 器 | 补加容器 | 泵或酒库 |
2、 在容器10内（见示意图）取150-200kg澄清良好的液体作预涂液，内加入助滤剂硅藻土，剂量按过滤面积m2/500g计算，搅拌均匀后，循环不断地泵如过滤机内，待预涂液达到澄清度要求时，便开始过滤浑浊的液体。
3、 将各连接头用内径为?40mm的胶管接好（泵的吸入口必须用弹簧胶管）然后打开排气阀1、4，入口阀7和调节阀9，关闭出口阀，启动饮料泵，将液体泵如过滤机，液体中的硅藻土便吸附在过滤布上，当液体澄清度达到要求时，便将出口阀6关闭，打开出口阀5，这样饮料库内浑浊的饮料便开始澄清过滤。
4、 用瓷盆或其它容器盛着从排气阀中排出的液体，当空气排尽时，便将排气阀关闭。
5、 根据待过滤液的混浊程度，必要时也可以采用补加硅藻土的办法，即当混浊液流经容器10时，将不断的补加硅藻土，补加硅藻土的剂量为，每100L过滤液加入0.05-0.1kg硅藻土，也可以根据过滤液混浊程度增加或减少。
6、 停机清洗滤布时，将出口阀关闭，打开排气阀1、4，过滤机内的液体很方便的经泵流入容器10内，滤布用清水洗干净，可继续使用。
7、 硅藻土缺货时，也可用药用滑石粉做助滤剂，剂量与硅藻土用量相同或略多一点。
