水泥毯厂家 浇水固化混凝土毯 帆布水泥毯 膨润土防水毯

此报价不含税不含运费，具体参数请联系客服：13731634411

廊坊众安防火材料有限公司

产品介绍：

什么是水泥毯？

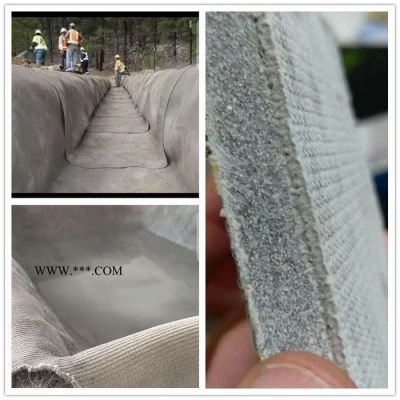

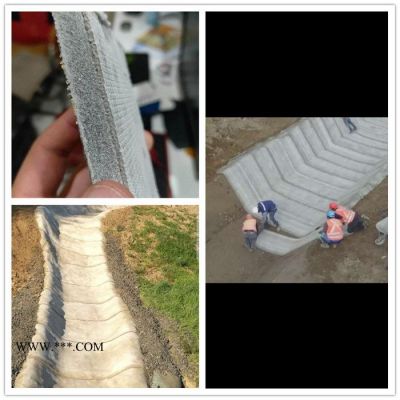

水泥毯是一种浸渍了水泥的柔软的布，遇水会发生水合反应而硬化成一种很薄的防水防火的耐用混凝土层。

水泥毯采用聚乙烯和聚丙烯长丝编织成的三维纤维复合结构（3D fibre
matrix），含有特殊配方的干混凝土混合料（Dry concrete mix ）。铝酸钙水
泥的主要化学成分是Al 2 O 3 , CaO, SiO 2 , Fe 2 O 3 。帆布的底面覆有聚氯乙烯
（PVC）底衬，确保水泥毯完全防水。现场施工时，现场不需要任何混凝
土搅拌设备，只要简单地在水泥毯上浇水或者将水泥毯浸在水里使之发生
水合反应。凝固后，纤维起到增强混凝土的作用，防止开裂。目前，水泥
毯有 10 mm厚度。
2
二、 水泥毯的主要特点
1）使用简便

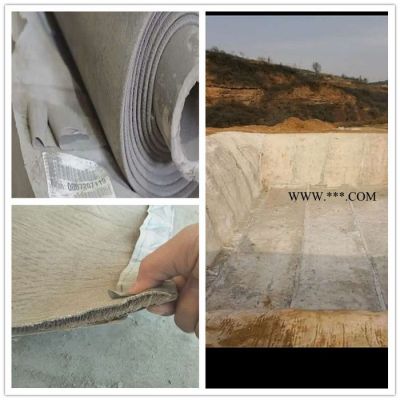

水泥毯可以成大卷散装提供。也可成卷提供，方便人工装卸和运
输，无需大型起重机械。混凝土是按科学配比配制好的，无需现场配制，
不会发生过度水合问题。无论在水下还是在海水里，水泥毯都可以凝固成
型。
2）快速凝固成型
一旦浇水发生水合反应，在2小时内仍然可以对水泥毯大小形状进行必
要的加工，24小时内，其能够硬化达到80%的强度。也能够按照用户的特
殊要求，采用特殊配方达到快速凝固或者延迟凝固的目的。
3）环境友好
水泥毯是一项低质量低碳技术，在许多用途中，所用材料的量比
常用混凝土少95%。它的碱含量有限，冲刷率非常低，所以，对当地生态
的影响很小。
4）应用的灵活性

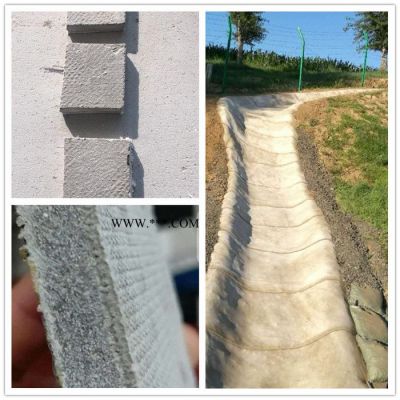

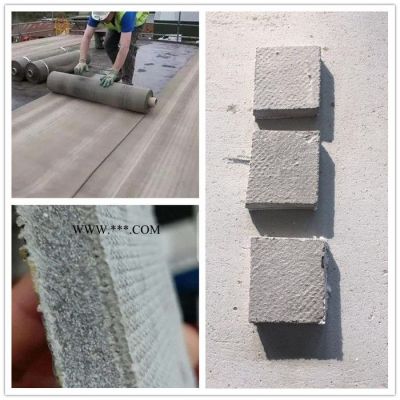

水泥毯有良好的悬垂性，能够依从所覆盖的物体表面的复杂形状，甚
至形成双曲面形状。凝固前的水泥毯可用普通手工工具随意切割或裁剪。
3
5）材料强度高
水泥毯里的纤维起到增强材料强度，防止开裂的作用，并且能够吸收
冲击能量，形成稳定的失效模式。
6）长期耐用
水泥毯具有良好的抗化学特性，抗风雨侵蚀，阳光下也不会发生紫外
线降解。
7）防水特性
水泥毯底面有防水层，使之完全防水，并增强了材料的抗化学特性。
8）防火特性
水泥毯不会助燃，有良好的阻燃特性，着火时烟雾很小，产生的危险
气体排放量极少。水泥毯已经达到欧洲建筑材料阻燃标准的B-s1，d0等级。
三、 水泥毯的技术参数
1）  物理/CC10

厚度mm/10
小卷面积（平米）/10
散装卷面积（平米）/200
单卷宽度（米）/2
未凝固质量kg/平米/15
未凝固密度kg/m3/1500
凝固后密度kg/m3/+30-35%
2）  凝固时间
初始凝固 ≥ 120分钟**终凝固 ≤ 240分钟。
水合反应后24小时，水泥毯**可达到80%的强度。
3）  水合反应
水泥毯可以用盐水或者非盐水实现水合反应。水和水泥毯的重量
比为1∶2。水泥毯不会发生过度水合反应，因此 总建议使用过量的水。
可以在纤维表面喷水多次，直至水泥毯达到饱和。因为水泥毯吸收了
4
水分，首先颜色变暗，后来变得更浅。当水在表面积聚或者流淌下来时，
表明水泥毯已经饱和水分。
初始水合反应后，一至两个小时之间，水泥毯应当至少重新浇湿一次。
在高温干燥的天气里，尤其需要这样做，因为水分蒸发会造成混凝土过度
干燥。
产品 HR008 水泥毯是容易发生过度干燥的，不管什么天气，水合反应
后一至两个小时**应重新浇湿一次或多次。
切勿用高压水喷枪将水直接喷射在水泥毯上，否则会将水泥毯表面冲
成沟槽形状的。假如水泥毯没有被水充分保护，凝固**会延迟，材料强度
会下降。假如延迟了凝固时间，应当用大量水重新浇湿。水泥毯可以在水
下使用，此时因为浸泡在水里**能充分发生水合反应。
4）  强度
水泥毯的初期强度高，这是这种材料的基本特征。典型的强
度与物理特征如下：
① 按照ASTM C473-07标准的抗压缩强度试验
— 10天压缩失效应力 40 MPa
— 10天压缩杨氏模量 1500 MPa
② 按照BS EN 12467 ：2004标准的弯曲试验
— 10天弯曲失效应力 3.4 MPa
— 10天弯曲杨氏模量 180 MPa
③ 按照DIN 52108 标准的耐磨性试验
— 与陶瓷的耐磨性相似 大0.10克/cm
2
5
④ 莫氏硬度 4 – 5
⑤ 按照EN ISO 12236 ：2007标准的CRB抗穿刺性（仅HJ008）
— 最小推进穿透力 2.69 Kn
— 最大挠曲峰值 38 mm
⑥ 按照EN 1991-1-1：2002标准抗车辆施加荷载（仅HJ008）
— 符合G类要求
— 2轴车辆毛重 30 – 160 Kn
— 均匀分布的荷载不超过5 kN/ 平米
⑦ 按照ASTM G13管道防腐层抗冲击标准试验方法 通过
⑧ 按照BS EN 12467 ：2004标准第5.5.2节冻融试验 通过
⑨ 按照BS EN 12467 ：2004标准第5.5.5节浸泡-干燥试验 通过
⑩ 按照BS EN 12467 ：2004标准第5.4.4节水渗透性试验 通过
聚氯乙烯底衬厚度0.42 mm，潮气透过率0.836 – 0.924 g.mm/m对材料进行的敲击。
具体参数请联系客服：13731634411
