**耐高温石膏线模具硅胶

特性用途：用于石膏线条，石膏腰线，石膏雕像、石膏玩偶等。

产品详情

石膏线模具硅胶主要用于石膏线条，石膏腰线，石膏雕像、石膏玩偶等，还可有用于大理石，树脂工艺品，人物复制，建筑装饰装潢行业，园林雕塑等。

①收缩率好、复模次数多、模具硅胶收缩率在千分之二。

②仿真效果好，做出来的硅胶模具不变形。

③耐250℃高温、不膨胀。

根据操作方式，一般采用刷模的操作方式。

①用一塑胶碗盛500g石膏线制品模具硅胶，在室温下加固化剂1.5%，充分搅拌均匀备用。

②将母模坯用脱模剂处理润滑。

③润滑好的母坯四周用木条围住，木条也应用脱模剂处理，中间的空隙以2—4cm为宜。

④将配好的胶沿一固定灌注点缓慢浇注，并不时震荡以排除里面的空气。

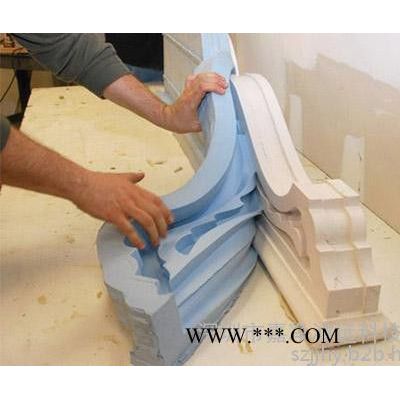

⑤等待60分钟后，石膏线制品模具硅胶固化完全后四周再用木条围住，留4cm空隙，折除原木条。

⑥将石膏粉1000g兑水后注入木条框内，注满为止（木条框应用塑胶片分为两部分以利拆模）。

⑦20分钟后拆除木条，石膏线制品模具即做完成。

注意事项

固化剂加量应视温度而定，气温高则减少。固化剂使用过量，模具会变硬变脆，固化剂使用过少，固化时间会延长。

问石膏线模具硅胶翻模次数少是什么原因？

答在制作石膏线模具硅胶模具过程中添加了太多的硅油，硅油破坏了硅胶的分子量，所以石膏线模具硅胶模具会出现翻模次数少不耐用等现象。如果说做小件产品花纹比较复杂的产品，用硬度大的石膏线模具硅胶来开模**会出现翻模次数少的现象，因为石膏线模具硅胶过硬的时间会很脆，容易折断。相反，如果做搭建产品而用硬度小的石膏线模具硅胶来做模具，那结果同样会是不如人意的。因为石膏线模具硅胶太软，它的拉力和撕裂强度会降低，做出来的模具会变形，所以翻模次数**会降低。

问石膏线模具硅胶抗撕差是什么原因？

答因为客户在制作石膏线模具硅胶模具的过程中，为了减小石膏线模具硅胶的粘度，使石膏线模具硅胶容易操作而在硅胶中大量的添加了硅油，这样**会使石膏线模具硅胶变得很软，产生不耐拉，撕裂强度降低，拉力变差的现象。

问石膏线模具硅胶表面有条纹、不光滑是什么原因？

答出现这种现象是要复制的产品或模型没有进行打磨或抛光的缘故。因为实际上模型或产品本身是不够光滑或**，所以要复制的产品或模型如果没有经过打磨或抛光，再好的石膏线模具硅胶做的模具也会不美观、不够光滑。还有一种情况**是，在打脱模剂的时候，没有涂刷均匀也会造成石膏线模具硅胶模具不光滑。
