| 名称 | 云母水位计 |
|---|---|
| 型号 | HTM型 |
| 产地 | 河南 |
| 品牌 | 恒通测控 |
| 加工定制 | 是 |

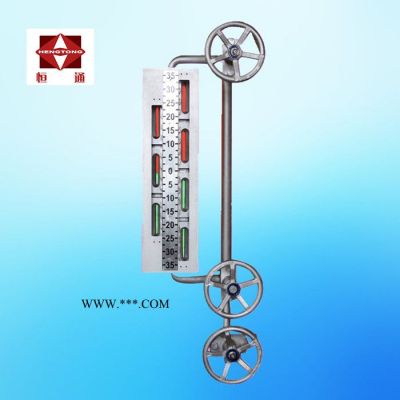

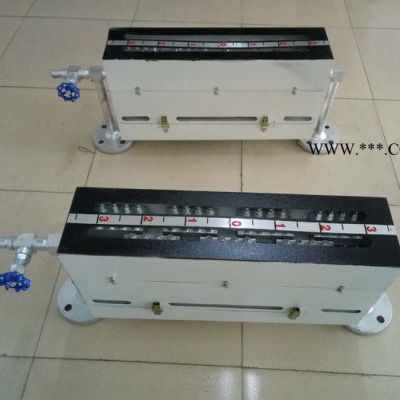

HTM型云母双色水位计
型 号: HTM型
概 述: 该产品适用于高温高压容器，直接指示液位高低，呈现汽、水位双色显示
一、 产品概述：
HTM型无盲区云母双色水位计是我公司专为大型火力发电机组锅炉汽包水位监视制开发的**地直读仪表。它是利用光学原理以“汽红、水绿”来显示锅炉内汽、水位变化的。两排补偿式窗口、错位式窗口使观察连续无间隔，且光线柔和、界面清晰。表体上打有三道防水线使密封效果更好。特制螺栓经调质后根除了咬丝、断丝现象。所有水位计出厂前经过多方检验后方可出厂。该表结构简单、显示直观、测量范围广、测量精度高、无论**地还是主控室监视效果一致。是应用于高压、超高压、亚临界发电锅炉上理想的水位计。
二、基本参数：
| 接口中心距(mm) | 535-1270 |
| 表体长度(mm) | 580-1280 |
| 表体材质 | 2Gr13Ni9Ti |
| 可视长度(mm) | 460-800 |
| 单窗长度(mm) | 130 |
| 云母片 | 155x44x1 |
| 密封垫 | 采用石墨含量为99.9% |
| 连接管规格 | 28x4 |
| 连接管材质 | 20g无缝管 |
| 螺栓规格 | M16x80?M16x90 |
| 螺栓材质 | 35CrMo |
| 螺母 | M16 |
| 光源 | 卤钨灯管.发光二极管.平光灯管 |
| 表体连接方式 | 焊接 |
| 法兰规格(mm) | 130 140 |
| 工作压力Mpa | 11.5 15.5 21 |
| 公称压力Mpa | 16 25 32 |
| 工作温度Mpa | 饱和 |
用途及特点
HTM型高压水位计是用于公称压力不高于32MPa的蒸汽锅炉或其它压力容器监视水位的一次直读仪表。它是在总结国内外生产透射式水位计优点基础上新研制的长窗玻璃板式高压、超高压水位计。他与其它双色水位计相比较，具有如下特点：
1、盲区少，窗口布置合理，窗孔可增长到95～100mm，观察范围宽，颜色清晰，透明逼真。
2、自冲洗效果良好，当蒸汽经上连接管时，一部分变为冷凝水后可经常顺窗口表面冲洗观察窗，使窗口不易挂垢。
3、光源采用特制的关灯，不需镇流器，只需接AC36V安全电压即可，而且灯管发光均匀，耐高温，寿命长、
4、五窗、七窗水位计是在上述优点基础上研制的，在一块本体上并列设置两派窗口，通过光学原理转达到在水位计正前方正负3度角范围观看水位的两派窗口。可同时观察到两窗口红绿变化且红绿分明，界面清晰，并可在水位计可视范围内无盲区连续监视。
5、HTM型高压水位计的本体都采用不锈钢材质，光源部分可调整。
6、水位计采用云母、铝硅玻璃板、耐高温、高压、密封性能好，双保险、无泄露，安全可靠。
