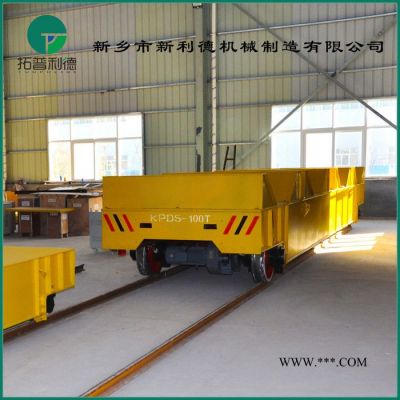

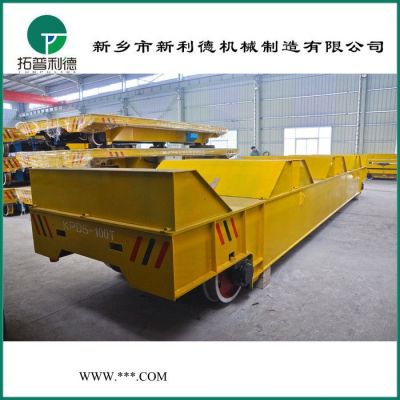

新利德KPDS-5吨低压轨道搬运钢包运输车钢渣废料电动平板车电动台车

【工作原理】

KPDS是三相低压轨道电动平车，通过地面降压变压器将380V的交流降至36V三相交流电源，连接至三根绝缘导电轨，然后通过车上的导电柱碳刷以及车轮等取电装置获取电源，再经过车载升压变压器将36V交流电源升至380V交流电源，通过交流冶金电机控制系统控制电动平车的运行。

【轨道车技术要求】

1、车架：轨道车制造按JB/T6172-2010行业标准，车架结构材料为Q235-B，轨道车钢构架采用钢材，结构设计合理，承重能力强，在保证承载强度的基础上，尽量减轻结构的自重。平车陪游安装起吊钩。车架的钢结构是根据起重机的原理，采用箱型梁的设计结构，两箱型梁采用钢板焊接成工字梁及工字梁等型钢链接。箱型结构是根据起重机的箱型梁原理结合平板车的标准设计的，检修方便，便于拆装、承载能力强、使用寿命长、台面变形小、可以有效保证台面钢板的平整度，保证载重的安全系数高大120%。

2、电气采用变频交流过载保护装置和平滑加速起动、平缓减速停车，起动有力平稳，大大降低以往接触导电性负载产生的火花。

3、电气箱及操作系统尽量设置为内置形式，使车体外观美观。控制箱内部要有线编号。

4、平车配有安装起吊钩，漏电断路器，前后声光报警器。

5、可随车控制，线长3米左右，并装有放置手柄的专用箱。

6、平车采用线控控制方式。

7、平车保护：过压保护、欠压保护、过流保护等。
