| 类别 | 网带式热处理炉 |
|---|---|
| 是否提供加工定制 | 是 |
| 规格（长*宽*高） | 非标 |
| 加印LOGO | 是 |
| 材质 | 不休钢 |

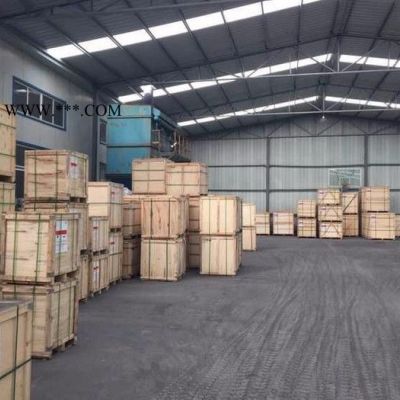

| 包装 | 木箱全包装 |
| 功率 | 120KW |
| 进料速度 | 0-1m/min |
| 外形尺寸 | 12800*2500*2700mm |
| 加工厚度范围 | 1-40mm |
| 品牌 | 金力泰 |
| 型号 | BL-135-7 |
| 加工定制 | 是 |
| 玻璃回转直径 | 1000mm |
| 生产线类型 | 玻璃烤花玻璃热弯生产线 |
灯饰玻璃退火炉、工艺玻璃烤花炉、隧道式玻璃热弯炉
| 起批量（台） | 价格 |
| ≥2 | ￥155000.00/台 |
| 加工定制：是 | 品牌：金力泰 | 型号：ZSBL3 |
| 功率：135（Kw） | 重量：3500（kg） | 玻璃机械种类：玻璃烤花炉 |

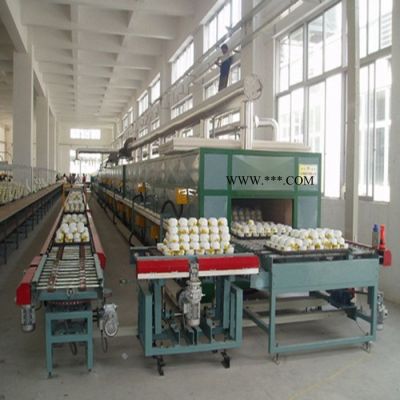

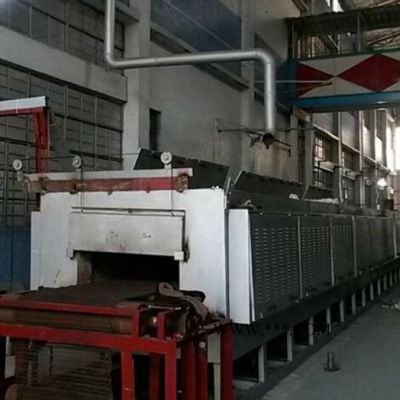

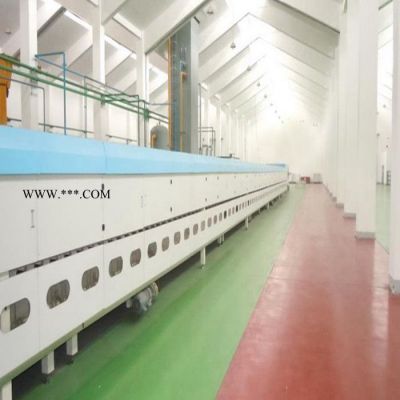

一、设备名称：JLTBL3 -135-6型隧道式玻璃烤花炉
二、 设备用途与特点
主要用于：玻璃日用制品、玻璃器皿、工艺品、灯饰等玻璃产品的玻璃贴花、堆釉、粉彩等烤花处理；也可用于玻璃制品的退火处理。设备**高使用温度650℃；炉长18m；总功率135Kw；采用微电脑智能温控仪表、进口可控硅自动控制加热，具有PID控制功能；高温不锈钢网带传送、变频调速控制，快速升温、一炉多用，性能稳定、节能明显、适合连续性批量生产。
三、主要技术参数：
1、额定电压：三相 380V。
2、额定频率：50HZ。
3**高温度： 650℃ 。
4、加热区段：前后分4区加热控制。
（第1区预热区，第2-4区为恒温区、）
5、额定加热功率：135KW。
6、工作尺寸：设备总长度18米。其中放料区长2米，加热炉长16米。
网带宽：200 mm 。
网带距地面高度：850mm。
炉口高：180mm（高低可调）。
7、控温精度：±3℃。
8、运行速度范围: 200∽1500mm/分钟。
四、炉体结构材料
1、设备总长度18米，为了运输方便、生产中把加热炉分成3段制作拼装而成。
2、炉体支架用10#槽钢、6#方通焊接成框架。炉体外壳用4mm钢板折压成形焊接制作，接线盒及支架两侧扣板、保护罩壳用1.5 mm冷轧板冲压制作，表面喷涂烤漆处理。
3、高温区炉膛采用轻质高铝砖砌成；炉膛与外壳之间填充硅酸铝保温材料、保温层厚200mm；加热元件安装于炉膛的上下部位，材料为台湾产0Cr25Al5高温电阻丝加热（保用3年）。

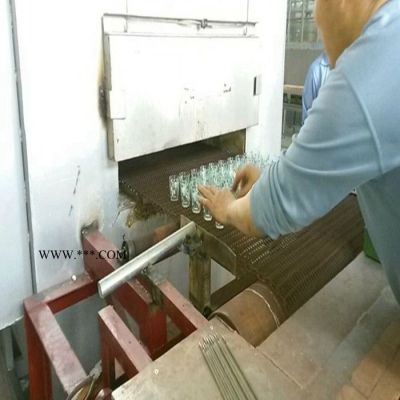

4、输送网带总长度约40米，宽度200 mm ，选用SUS304不锈钢网带；网带编丝直径Ø3.5mm，孔距10*20mm。
五、 驱动机构：采用2.2KW调速马达、减速机带动链轮链条传动辊，驱动网带运行，运行速度范围通过变频器变频调速控制电机。减速机采用BP120型1:400双级减速机；变频器选用3HP台湾爱得利品牌。
六、电器控制系统、元器件品牌

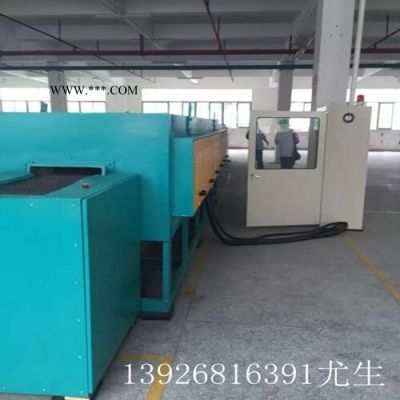

1、电器控制柜为立式、双门结构，内层门为仪表面板、外层门为透明玻璃结构，美观大方，并能有效防护仪表电器免受外界灰尘污染，尺寸为宽900mm×高1800mm×厚550mm。
2、温度控制：采用台湾微电脑智能仪表自动控温加热。
3、电柜设有3相工作电流、电压显示，漏电接地保护、超温保护报警等功能。
4、加热控制：采用4套固态调压器分四区独立加热控制，加热功率大小可调，。
5、主要电器配件品牌：
温控仪表4块： 台湾台仪
空气开关、漏电开关： 天正电器
按钮、开关： 台湾电器
互感器、电流表、电压表： 天正电器
SCR调压器 杭州
加热元件 上海合金
