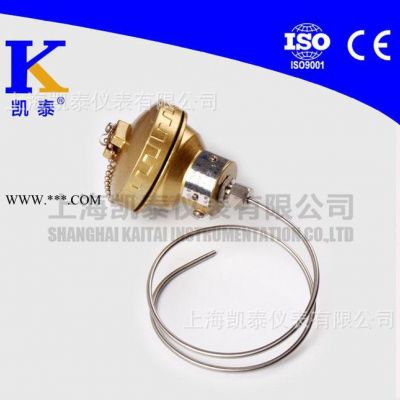

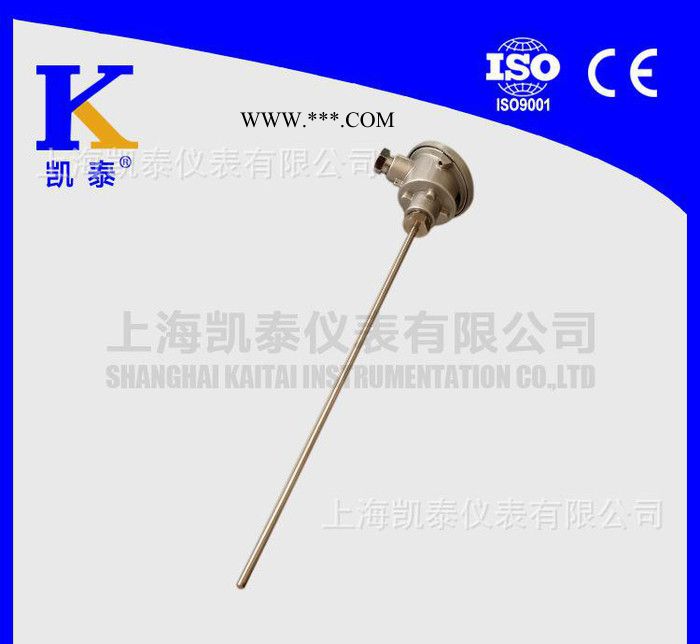

WRM-131 ￠8*700*550 刚玉N型热电偶

一、概述

      铠装热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测吻范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。热电偶的测温原理是基于热电效应。将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。闭合回路中产生的热电势有两种电势组成；温差电势和接触电势。温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

   铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器 配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。通过对铠装热电偶各项参数及特征的介绍，大家应该对此有了更深层的了解。热电偶是需要根据实际情况和要求来选取的，并非通用的，选择最适宜的产品才能给生产带来有益的 效果，否则只会徒增烦恼，给质量带来不必要的困扰。

    铠装热电偶一般可以测量0～1300℃范围内的气体、液体和蒸汽及固体表面或内部温度，可以配套数字仪表、记录调节仪表、PLC、数据采集器或计算机使用，作为新一代的温度传 感器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。

二、产品结构

铠装热电偶和铠装热电阻材料是由热电极（导线）氧化镁绝缘物和1Cr18Ni9Ti不锈钢管等经多次拉制形成。

1、铠装热电偶材料结构形式

2、测量端结构形式

铠热电偶的测量端分绝缘式和接壳式两种

四、安装固定形式

固定装置是供用户安装用。除无固定装置产品外，铠装电偶、电阻有：固定卡套式，可动卡套式，固定法兰式，可动法兰式四种结构形式。固定卡套式是供用户一次性固定使用，可动卡套式用户可多次固定。

1、卡套螺纹接头

2、卡套法兰盘

五、安装自由端（接线盒）形式

接线盒供连接热电偶的自由端和显示仪表之用。目前有简易式、防水式、手柄式、接插式、补偿导线式（延长导线式）等多种结构形式。

1、简易式

2、补偿导线式（延长导线式）

3、防水式

4、防喷式

5、手柄式


6、接插式

附加装置形式

三、型号及规格

铠装热电偶推荐使用温度

订货需知：

1.注明热电偶型号、分度号、使用温度范围、精度等级。

2.热电偶保护管直径、长度（插入深度）、材质等。

3.有紧固件、法兰装置的，需要提供先关尺寸。

例A：铠装热电偶，K型，Ⅰ级，温度范围0-1300℃，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管 GH3030。
