| 适用物料 | 混凝土 |
|---|---|
| 应用领域 | 工程建筑 |
| 原理 | 粉碎机 |
| 品牌 | 卓航 |
| 型号 | 2715 |
| 加工定制 | 是 |

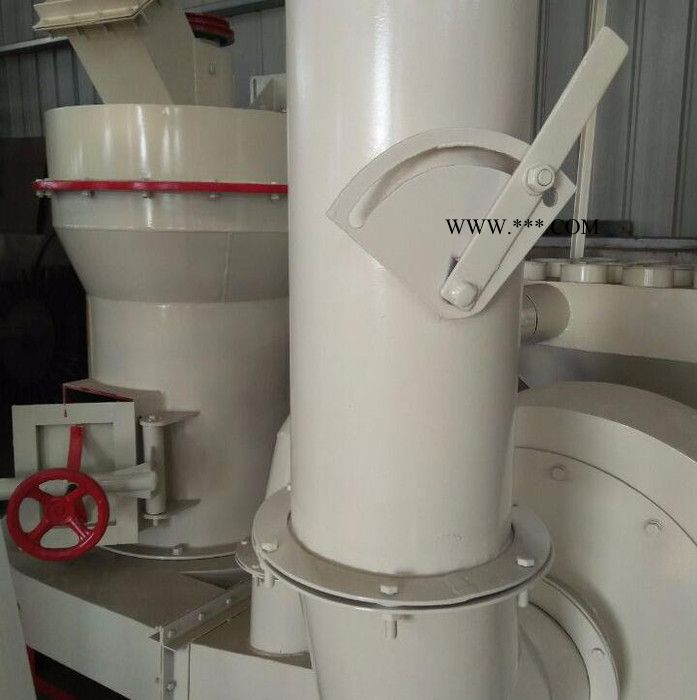

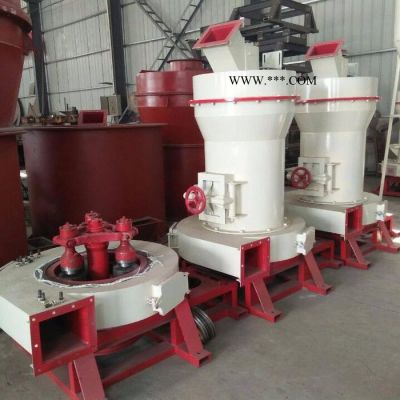

雷蒙磨粉机简称雷蒙磨，雷蒙磨适用各种矿粉制备、楳粉制备，比如生料矿、石膏矿、楳炭等材料的细粉加工。从外形看像一个钢制容器竖立，有进风、出风口，中部有进料口。外形与MPS磨有些近似。雷蒙磨磨棍回转中心线是直立的，MPS磨磨棍回转中心线是近似水平的。磨机下部有电机带动内部磨棍与磨盘旋转将需磨物料粉碎或研磨，通过进风口的风将成品物料吹起，磨机内部上部有分离器，可将粗细粉进行分离，然后经由通过磨机的风由出风口带出收集。该产品采用国外同类产品的先进结构，并在大型雷蒙磨的基础上更新改进设计而成。该设备比球磨机效率高、电耗低、占地面积小，一次性投资少。
1.雷蒙磨采用立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。
2.成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
3.机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
4.雷蒙磨的重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。
5.电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。

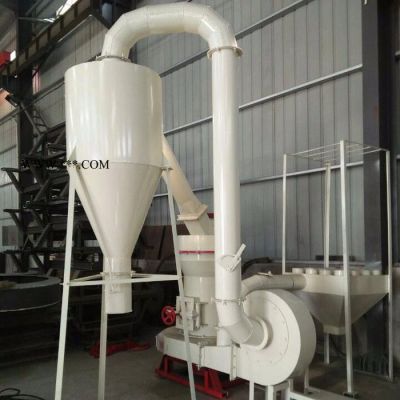

雷蒙磨将大块状原材料破碎到所需的进料粒度后，由畚斗提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到主机的磨腔内，进入到磨腔的物料在磨辊与磨环之间研磨，粉磨后的粉子由风机气流带到分析机分级，达到细度要求的细粉随气流经管道进入大旋风收集器内，进行分离收集，再经卸料器排出即为成品。雷蒙磨主机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。
雷蒙磨将大块状原材料破碎到所需的进料粒度后，由畚斗提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到主机的磨腔内，进入到磨腔的物料在磨辊与磨环之间研磨，粉磨后的粉子由风机气流带到分析机分级，达到细度要求的细粉随气流经管道进入大旋风收集器内，进行分离收集，再经卸料器排出即为成品。雷蒙磨主机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。
维护保养
1、雷蒙磨粉机在使用过程当中，应有固定人员负责看管，操作人员必须具备一定的技术水平。磨粉机在安装前对操作人员必须进行必要的技术培训，使之了解磨粉机的原理性能，熟悉操作规程。 2、为使雷蒙磨粉机正常，应制定设备“设备保养安全操作制度”方能保证磨机长期安全运行，同时要有必要的检修工具以及润滑脂和相应的配件。 3、雷蒙磨粉机使用一段时间后，应进行检修，同时对磨辊磨环铲刀等易损件进行检修更换处理，磨辊装置在使用前后对连接螺栓螺母应进行仔细检查，看是否有松动现象，润滑油脂是否加足。 4、磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应及时更换，加油工具可用手动加油泵和黄油枪。 5、轴承均使用1号MOS2润滑脂或者ZN-2钠苦润滑脂进行润滑 6.磨辊轴承每一班加油一次，主机中心轴承每4班加一次，鼓风机轴承每一个月加一次。轴承室温升不得超过70℃，发现轴承过热时，应卸开清洗轴承及轴承室等附件清洗一次。雷蒙磨粉机主要技术参数：
| 型号 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 3R9130 |
| 最大进料粒度（mm） | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 20-25 |
| 成品粒度（目） | 40-325 | ||||||
| 班产量（T） | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 3-36 |
| 中心轴转度（r/min） | 280 | 195 | 160 | 162 | 162 | 160 | 160 |
| 磨环外径（mm） | 500 | 630 | 725 | 861 | 915 | 975 | 990 |
| 磨辊直径(mm) | 140 | 180 | 210 | 260 | 270 | 300 | 300 |
| 磨辊与磨环高（mm） | 100 | 150 | 150 | 150 | 150 | 160 | 160 |
| 主机电机（kw） | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 30 |
| 风机电机（kw） | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 22 |
| 分析器电机(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 总功率(KW) | 14.1 | 20 | 28.2 | 39.2 | 42.7 | 54.2 | 54.2 |
| 型号 | 4R2715 | 4R3016 | 4R3216 | 5R4119 | 6R4427 |
| 最大进料粒度（mm） | 15-20 | 20-25 | 20-25 | 20-30 | 20-50 |
| 成品粒度（目） | 40-325 | ||||
| 班产量（T） | 2-31 | 3-35 | 3-39 | 5-66 | 10-140 |
| 中心轴转度（r/min） | 162 | 160 | 140 | 103 | 82 |
| 磨环外径（mm） | 915 | 975 | 1073 | 1400 | 1750 |
| 磨辊直径(mm) | 270 | 300 | 320 | 410 | 420 |
| 磨辊与磨环高度（mm） | 150 | 160 | 160 | 190 | 270 |
| 主机电机（kw） | 22 | 30 | 37 | 75 | 132 |
| 风机电机（kw） | 18.5 | 22 | 30 | 75 | 132 |
| 分析器电机(kw) | 2.2 | 2.2 | 5.5 | 7.5 | 11 |
| 总功率(kw) | 42.7 | 54.2 | 72.5 | 157.5 | 275
|
