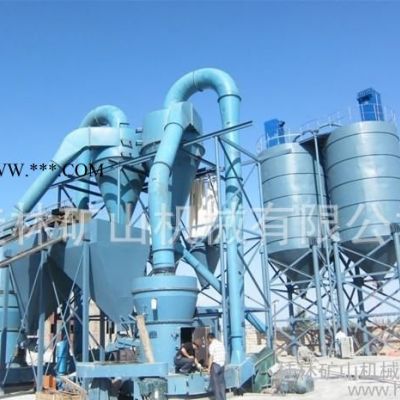

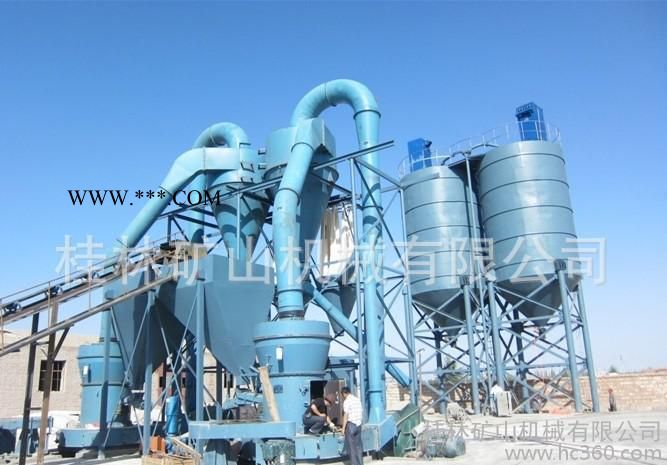

桂林桂矿牌GK2150改进型磨粉机，重晶石石英石方解石加工雷

一、用途

    "桂矿牌"GK2150改进磨粉机是我公司工程技术人员根据市场发展需要研发设计出来的一种8R磨粉机。主要用于粉磨石灰石、方解石、

白莹石、大理石、长石、滑石、石英、石膏、石墨、硅灰石、磞润石、钛铁矿、锰矿、磷矿等硬度在莫氏七级以下、湿度在6%以下的各

种非易燃易爆的物料，成品细度在80-400目内可任意调整。

二、特点
     1、产量高、能耗低：该机是目前国内雷蒙机8R系列当中**大的一款，产量相当与LM1400立磨的产量。
     2、占地面积少：设备占地面积为140平方米（不含成品仓和原料仓）。
     3、输送能力大：鼓风机采用高压离心风机，风压和风量增大，大大提高了气力输送能力。
     4、收集效率高：旋风收集器采用并列双旋风收集器，比单旋风提高10%-15%的收集效率。
     5、分级精度高：分级机采用内置大叶片锥涡轮分级机，成品粒度在80-400目之内可任意调整。提高了分级精度和气流通过面积。
     6、铲料大：采用超大型铲刀，使物料**大量的送入磨辊和磨环之间研磨。

     7、节能环保：余风口配备了布袋除尘器，其收集效率高，车间环保卫生。

     8、减速机改进：减速机采用德国弗兰德减速机技术，输出扭距大，稳定可靠，轴承采用强制润滑，冷却系统采用水冷降温系统，

油液清洁过滤器拆装清洗简单方便。

三、主要技术参数
（一）主机
（1）**大进料尺寸                        35mm
（2）成品粒度                              80目～400目
（3）产量（根据不同原料细度）      12～40t/h
（4）中心轴转速                           85/min
（5）磨环外径                              φ2150mm
（6）磨辊尺寸（外径×高度）          φ600×300mm
（二）分析机
 叶轮直径                                   φ1315mm
（三）鼓风机
（1）风量                                   89600-99000m3/h
（2）风压                                   4677-5261Pa
（3）转速                                   1460r/min
 (四) HL400型提升机

（1）提升机总高度                        11000mm

（2)提升高度（坑底部）                 8730mm

 (3)坑口（零平面）到储料斗           6325mm

 (4)提升量                                   30-40t

 (五) 650型皮带喂料机
（1）功率                                    3KW
（2）给料量                                 2-40t/h
（六）PE250×1000颚式破碎机
（1）进料口                                 250mm×1000mm
（2）排料口                                 15mm～50mm
（七）整机机组
（1）安装后外形尺寸（长×宽×高）           12000mm×11600mm×11000mm
（2）总重量                                 64t
（3）总功率                                 564.5KW

（八）、电动机
