起订：1件
供应：10000件
购物须知
1.关于价格：本厂所有报价均为出厂价.不含税。
2.关于运费：新疆.西藏不包邮。港澳台地区
(中转仓或直达）拍前联系客服沟通！
3.关于图片：本厂所有图片均为手机真实拍摄。
4.付款前请与客服联系或来电沟通，价格多有浮动，详询客服以客服实际报价为准。
金属钨粒用于红外碳硫分析仪燃烧样品的氧化助熔剂，有助于降低样品熔点，改善碳硫的释放。金属钨粒纯钨(w) C/S 分析用助熔剂 C≥0.0008% S≥0.0003%
规格：-1180μm+850μm(-16~+20) -850μm+425μm(-20~+40) -425μm+250μm(-40~+60) -250μm+180μm(-60~+80)
杂质含量：C≤0.001% S≤0.0007% O≤0.05
钨粒助熔剂适用于普通钢合金钢的碳硫分析
A型：C<0．0008％ S<0．0005％ 杂质<0.05％
粒度：－20~+440目和－40~+60目
净重：2500g／瓶和3000g／瓶
B型：C<0．0005％ S<0．0003％ 杂质<0．05％
粒度：－20~+40和－40~+60
简介：
-1-钨粒 20-40目粒度 高纯度钨粒的详情说明：

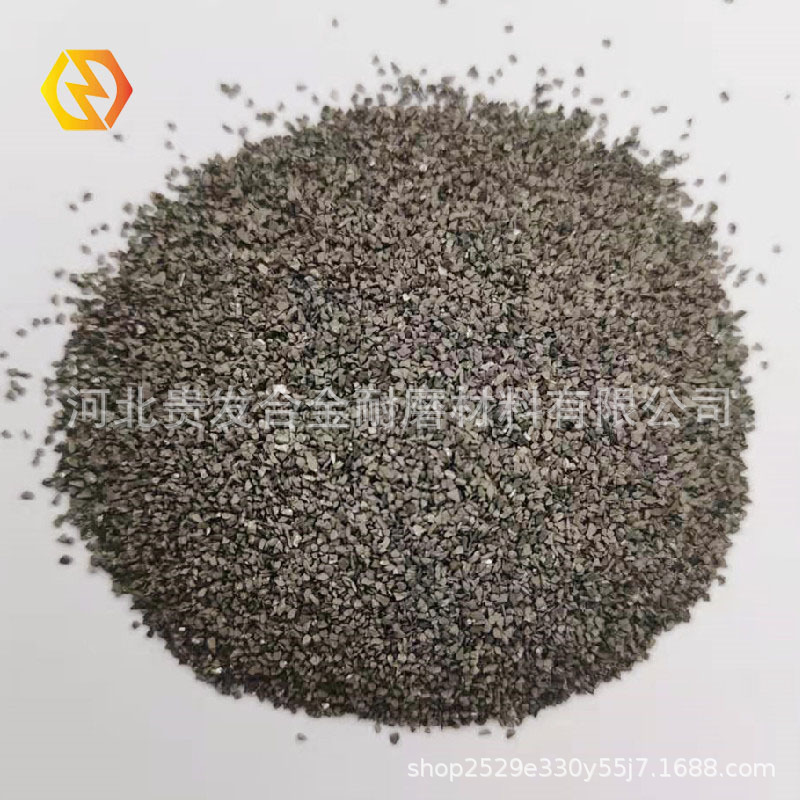

1. 外观呈亮灰色多面体颗粒。
2. 从12目到100目之间均可生产。
3. 碳、硫、氧要求：C≤0.001%，S≤0.0007%，O≤0.05%。
应用范围：主要用于碳、硫分析的助溶剂。
-2-.钨粒 20-40目粒度 高纯度钨粒的原理：
钨应叫做添加剂，而不是助熔剂，因为添加剂的作用不只是助熔，还有发热、调节介质酸碱性、搅拌、催化、稳燃、抗干扰等多重作用。
钨是难熔化的金属，熔点3380℃，之所以用它来作添加剂，是因为钨容易被氧化。钨在650℃通氧时就开始氧化并放出大量的热，具有发热值高、反应速度快的特点。
氧化产物三氧化钨属酸性氧化物，体积疏松，它的生成有利于CO2和SO2的释放，不会形成覆盖层将试样覆盖。
三氧化钨在900℃以上显著升华。由于三氧化钨的逸出，增加了碳硫的扩散速度，使试样中的碳硫充分氧化。
挥发出的三氧化钨离开熔池后，在700～800℃转化为固相，覆盖在管道中尚存的Fe2O3上，阻止管道对硫的吸附。
钨的空白值很低，可用于低碳低硫的测定。一般钨-锡联合使用作为添加剂，锡的主要作用就是助熔，降低钨的助熔作用不足带来的影响。
对于非磁性材料，应该再补充纯铁。
源头厂家：河北贵发合金耐磨材料有限公司。
