产地 | 河南郑州 |
---|---|
分类 | 磨料干洗机 |
技术 | 负压过滤吸附 |
林格曼黑度 | 0级 |
脱硝率 | 99.9% |
噪声 | 70-90dB |
执行质量标准 | 企业标准 |
质量认证 | IOS9001 |
工作电压 | 220v |
机器类型 | 清洗机 |
类型 | 物料干洗机 |
水量 | 15.0 |
水温 | 常温 |
用途 | 对物料表面进行除尘的干洗 |
原理 | 普通 |
吸水高度 | 2000mm |
喷射压力 | 8Mpa |
品牌 | 郑州晨航机电 |
加工定制 | 是 |
物料干洗机介绍
一、简介
物料干洗机是采用冷热风循环及气流摩擦原理对物料表面进行除尘的干洗装置。干洗机清洗磨料既大大提高了筛分效率,又改善了后续工序的生产环境,同时增加了磨料与结合剂的结合强度,从而提高了所制磨具的各项性能指标。与传统的磨料水洗工艺相比,干洗机清洗磨料具有占地面积小,生产周期短,生产效率高,生产成本低等诸多优点。
热风循环干洗机可用于60-320目各粒度磨料的表面除尘,既可用于分段砂,也可用于单一粒度号。
二、结构组成及工作原理

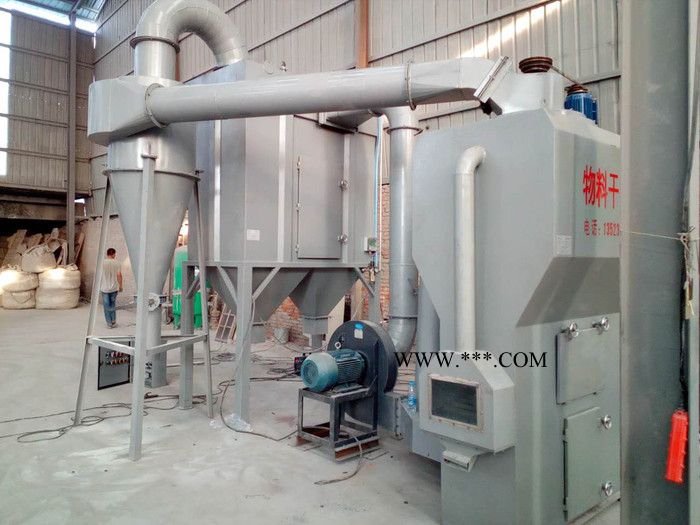

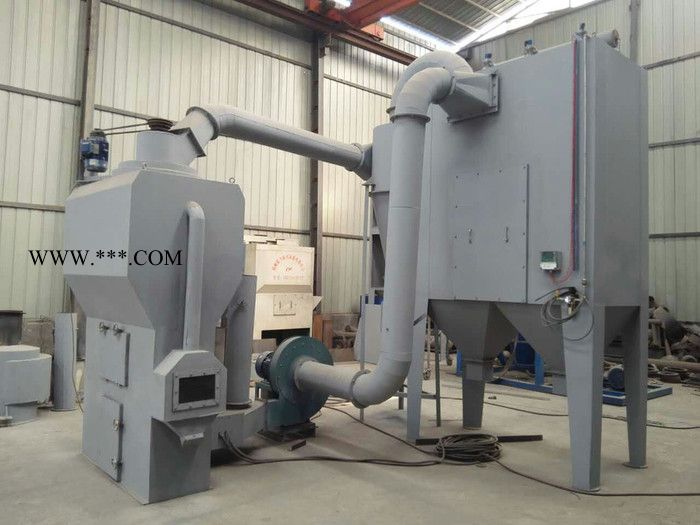

热风循环干洗机由鼓风机、加热装置、干洗机本体、旋风除尘器、滤筒除尘器及相应的引风管道、调节阀门等组成,整个系统为一个闭环系统。其中干洗机本体形状为长方体,其又可分为底仓、干洗仓、颗粒分析器三部分;干洗仓下部装有两个可调隔板,底仓与干洗仓结合处安装有带孔栅板,栅板一侧上方设有进料口,而另一侧下方设有出料口,在底仓和鼓风机之间的进风斗中安装有加热装置,各部分布置情况如图。
热风循环干洗机工作原理如下:鼓风机、颗粒分析器正常工作时,鼓风机鼓出的高压风经进风斗加热后进入底仓,然后从带孔栅板的小孔中高速喷出,同时鼓风机的进风口经过滤筒除尘器、旋风除尘器及引风管道对干洗仓内空气产生向上的吸力,致使干洗仓内空气由下向上高速流动,当磨料由进料口进入干洗仓后,必然会受到热空气流的冲击、摩擦,潮湿磨料受热后其上粉尘的粘附能力大大降低,这时磨料可分为三个部分: 一部分为粗料,这部分磨料受到重力和气流的冲击作用反复起落,同时逐渐由进料口移向出料口, 从出料口排出;第二部分为细料,这部分磨料受气流冲击被带到很高的位置,直至进入颗粒分析器后被阻回干洗仓,从出料口排出;以上两部分磨料因受气流反复冲击,故其表面被干洗得十分干净;第三部分为粉尘,它们随气流通过颗粒分析器进入除尘器,在旋风除尘器内大部分粉尘被收集,而少量细微粉由滤筒除尘器进一步收集,洁净空气经风机后循环使用。进风斗处装有溢流风管,以使干洗机在负压状态下运行,通过调节溢流风量可改变干洗仓内负压大小。
三、技术参数
干洗粒度范围: 60-320目
额定产量: 36目以粗 ≤2t/h
46-80目 1-1.5t/h
80-150目 0.8- 1t/h
150目以细 0.5- 0.8t/h
鼓风机电机功率: 11-18.5kw
颗粒分析器电机功率: 2.2kw
配备空压机排气量: 0.9m3/min
