精度:00
类型:大理石V型架
起订:1个
供应:555个
发货:10天内
立即购买
| 精度 | 00 |
|---|---|
| 类型 | 大理石V型架 |
| 品牌 | 永森德 |
| 型号 | 齐全 |
| 加工定制 | 是 |
大理石平台大理石平尺 大理石V型架?详细说明

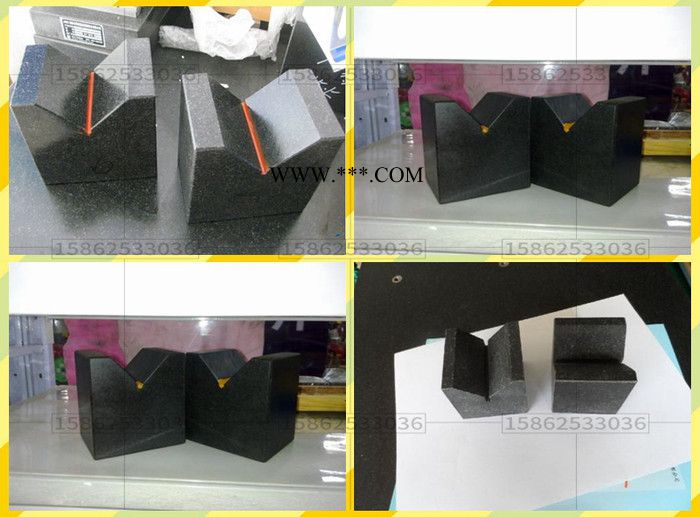

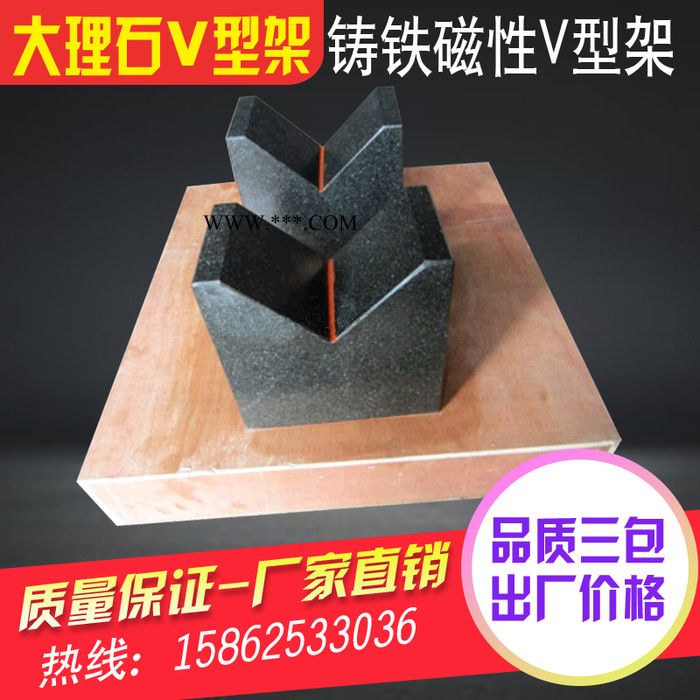

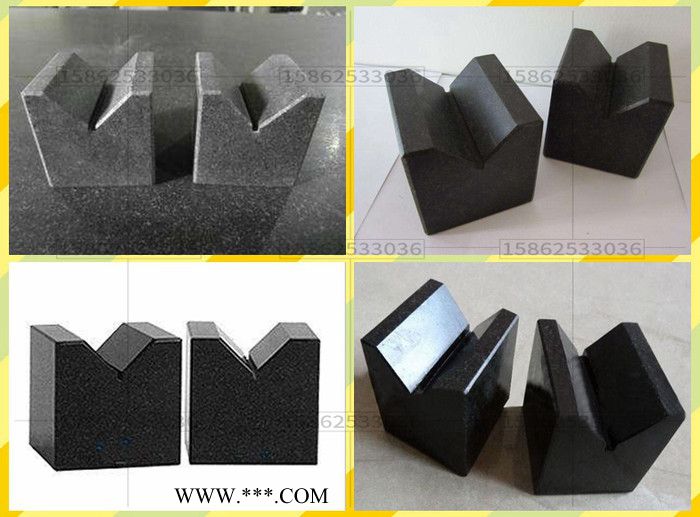

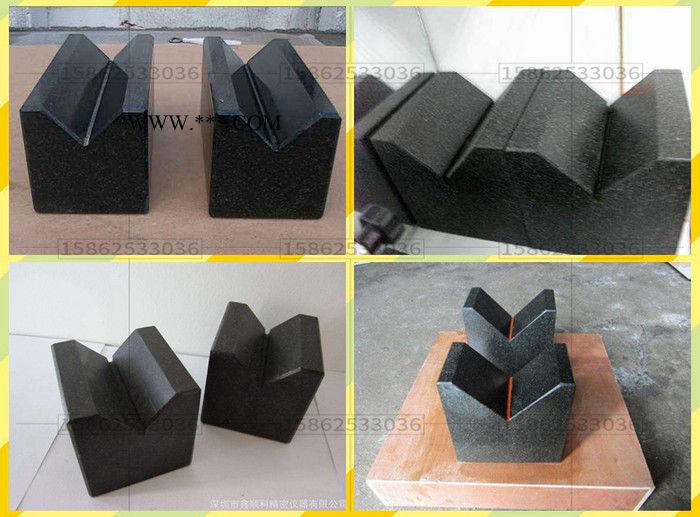

大理石V型架是一种检测圆柱体的大理石量具，按GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。大理石V型架主要适用于轴类零件的检验和划线,轴类检验，校正，划线，还可用于检验工件垂直度，平行度。 v型铁、v型架按GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线,轴类检验，校正，划线，还可用于检验工件垂直度，平行度。 v型铁、v型架是与平板配合，用于检验各种轴类同心度，并作精密划线和成套件等高垫铁用。 v型铁、v型架类型分一槽四槽，带有压板型，及带有马蹄形紧箍架的提篮式。检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不呆缺少的基本工具。
大理石V型架规格：（特殊规格需定做）
| 大理石V型架（mm） | 工作面平行度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽侧面对端面垂直度 | V型架侧面对底面垂直度 | 一对V型块对底面的高度差 | |||||||
| 精度等级（um） | ||||||||||||||
| 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| 60*60*60 | 1.5 | 3 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
| 100*80*100 | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
| 160*100*160 | 2.5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |
