额定电流:5A
额定电压:24V
起订:1个
供应:999个
发货:1天内
| 额定电流 | 5A |
|---|---|
| 额定电压 | 24V |
| 类型 | 电子压力开关 |
| 品牌 | 新敏 |
| 型号 | BPK |

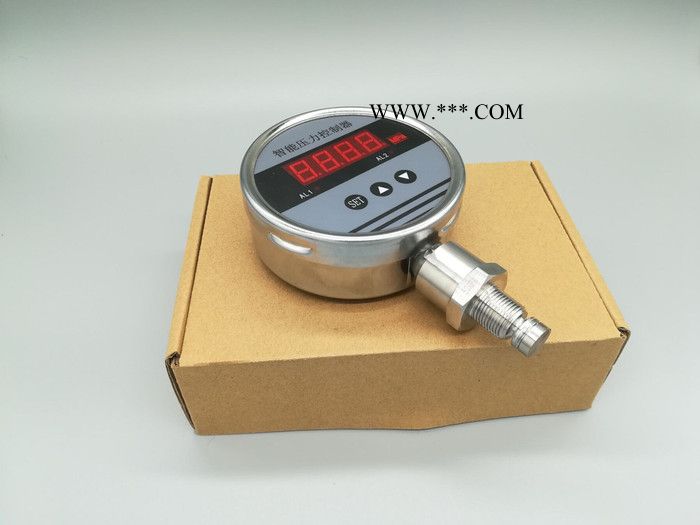

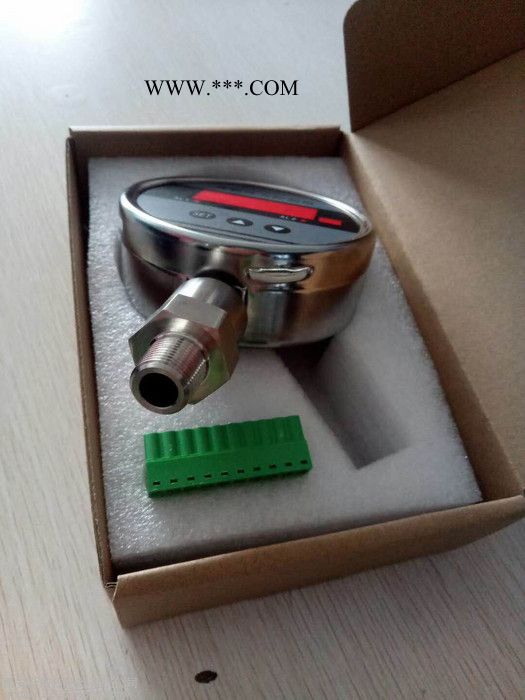

BPK104智能数显压力控制器
一、产品简介
BPK系列智能压力控制器是集压力测量、显示、输出、控制于一体的压力测控产品。该产品为全电子结构，前端采用隔离膜充油芯体，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量、显示与控制。
二、技术性能
| 量 程 范 围 | -100…0～35…1000（KPa） | 显 示 方 式 | 0.56" 数码管 |
| 0～2、20、35……100（MPa） | 显 示 范 围 | -1999~9999 | |
| 过 载 压 力 | ≤ 额定量程的1.5倍 | 介 质 温 度 | －20～+85℃ |
| 测 量 介 质 | 与316L不锈钢兼容的各种气体、液体 | 环 境 温 度 | －10～+60℃ |
| 供 电 电 压 | 24VDC（BPK104） 220VAC(BPK105) | 相 对 湿 度 | 0~80% |
| 输 出 信 号 | 4~20mA标准信号输出（可选） 两路控制点继电器输出220VAC 3A | 响 应 时 间 | ≤1ms |
| 采 样 速 率 | 16次/秒 | ||
| 精 度 | ±0.3%F.S ±0.5%F.S | 压 力 接 口 | 外螺纹M20×1.5或用户自定 |
| 长 期 稳 定 性 | ≤±0.2%F.S/年 | 电 气 接 口 | 接线端子 |
三、产品特点
● 100标准仪表安装
● 两路控制点现场设定
● 4~20mA标准信号输出（可选）
● 两路控制点继电器输出220VAC 3A
● 4位LED数码管显示，无视值误差
四、安装
4.1机械安装：
BPK104可以通过压力管接头（M20*1.5）（其他尺寸接头可在订货时说明），直接装在液压管路上。
在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注：量程小于100KPa时必须垂直安装。
4.2电气连接：
为了防止电磁干扰的影响应注意以下事项：
l 线路连接尽量短
l 采用屏蔽线
l 尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线
l 若用微型软管安装，壳体必须单独接地
五、外形尺寸
（单位：mm）
六、产品选型
| BPK104 |
| 智能压力控制器 | ||||||
|
| G |
| 表压 | |||||
|
| A |
| 绝压 | |||||
|
| 0~X （KPa或MPa） |
| 量程 | |||||
|
| J03 |
| ±0.3%FS | |||||
|
| J05 |
| ±0.5%FS | |||||
|
| C1 |
| 4~20mA输出 | |||||
|
| C5 |
| 两组开关信号 | |||||
|
| C0 |
| 特殊 | |||||
|
| M1 |
| M20×1.5 外螺纹 | |||||
|
| M0 |
| 特殊 | |||||
|
| V1 |
| 24VDC供电（BPK104） | |||||
|
| V2 |
| 220VAC供电(BPK105) | |||||
|
| F5 | 接线端子出线 | ||||||
|
| F0 | 特殊 | ||||||
打胶机专用压力表，品质保障。
感谢您对产品的支持与了解！
