长度:见详情
用途:矿用
起订:10根
供应:10000根
发货:7天内
| 长度 | 见详情 |
|---|---|
| 用途 | 矿用 |
| 品牌 | 泰宇 |
| 型号 | 金刚石钻头 |
| 加工定制 | 是 |
别名Alias
PDC钻头、金刚石钻头、金刚石复合片钻头
产品参数Product Parameters

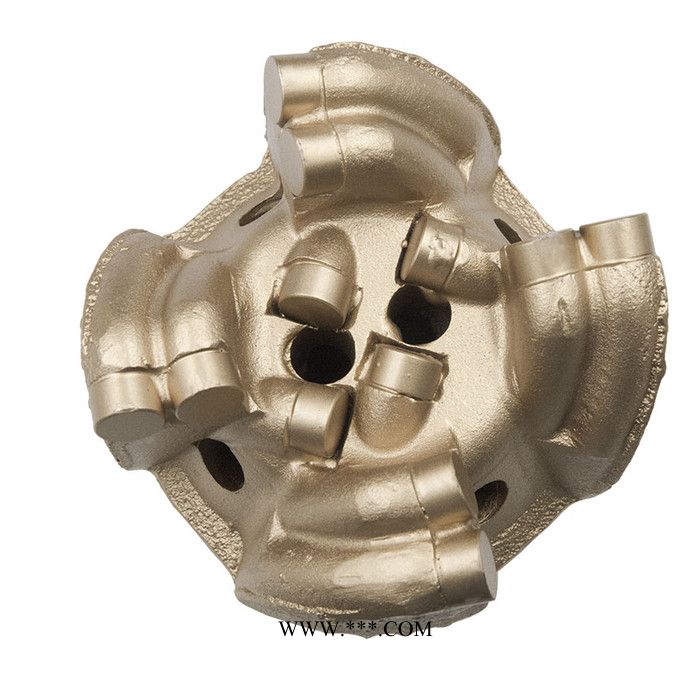

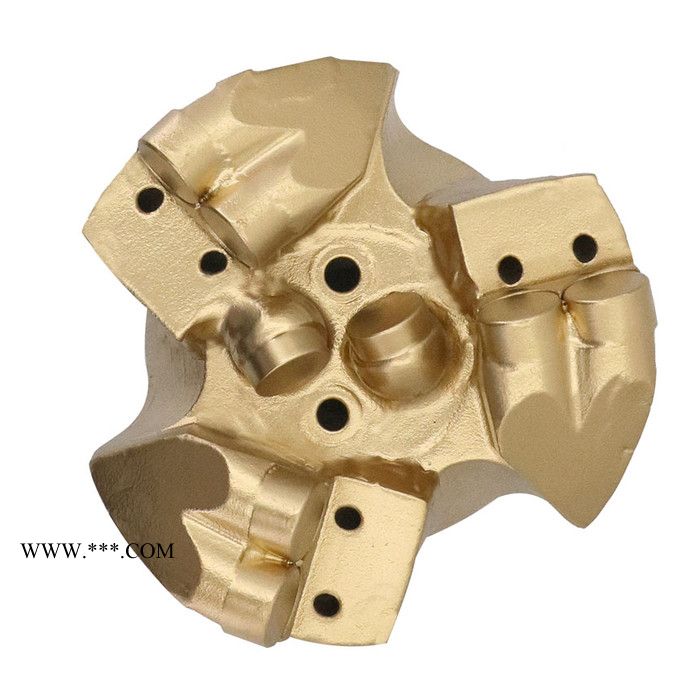

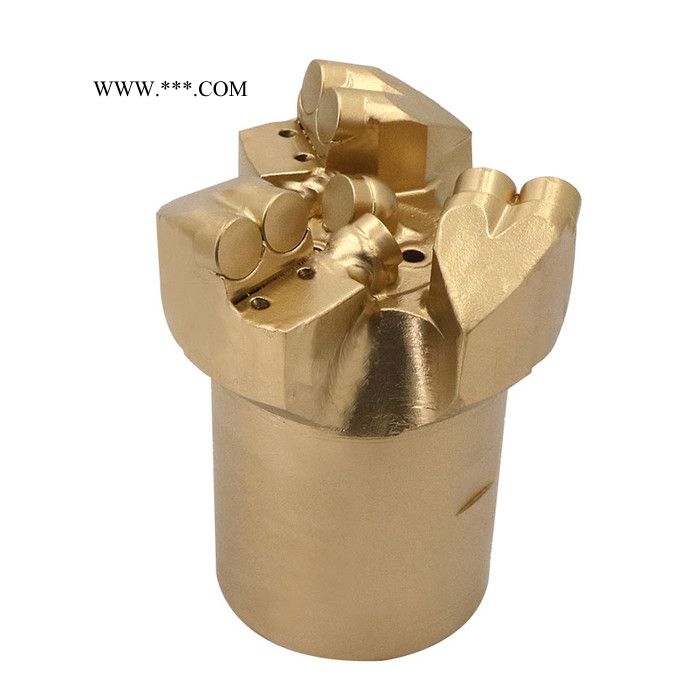

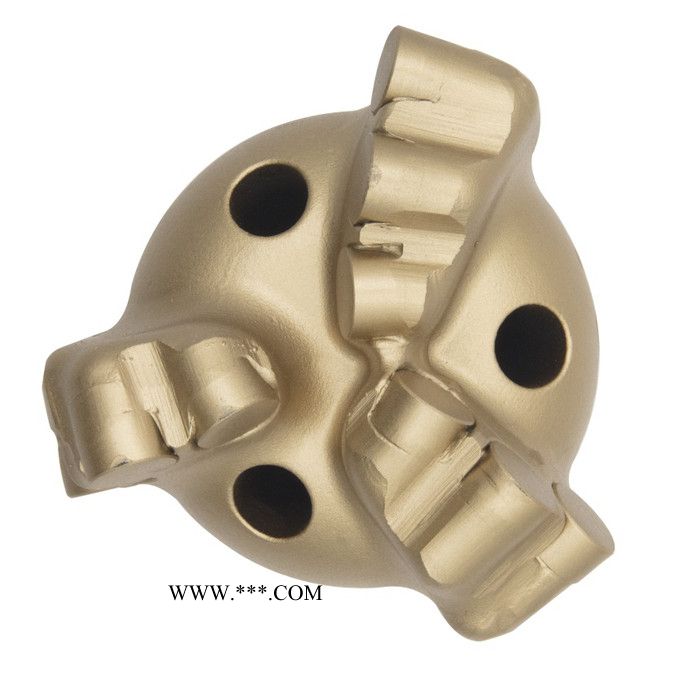

金刚石复合片（PDC）是在高温条件下，由人造金刚石与硬质合金一次性合成的特殊超硬材料，它不但具有金刚石硬度高、耐磨等优点，同时还具备了硬质合金抗冲击性强、出刃大等特点，用它做钻头的刀翼可大大提高钻头的工作效率，是钻进中硬岩层和坚硬岩层的理想钻头。
强度区分：
金刚石复合片钻头的强度主要是由金刚石复合片的强度决定的，当前，金刚石复合片钻头在强度上主要分为普通型、加强型、高强型三种；金刚石复合片主要分为1304和1308两种，1304和1308指的是复合片的直径和厚度，我们采用的基本区分为：普通型、加强型和高强型；其中普通型为1304平面复合片，加强型为1304球面复合片和1308平面复合片，高强型为1308球面复合片。
应用领域Application Field
当前，金刚石复合片钻头的应用领域比较广阔，我公司生产的金刚石钻头遍布全国煤田、石油钻探、地质勘探、水利水电、铁路公路、隧道建设等行业。
产品优势Product Advantage
我公司生产的金刚石复合片钻头，托体采用优良钢材煅压成型，经过真空全自动热处理设备进行增加机械性能处理。普通型采用国内优良复合片做刀翼，强型采用美国GE公司生产的刀片，根据地质条件的不同选用相应的质量等级，可达到更高的产品性价比，达到节能高效的经济指标。

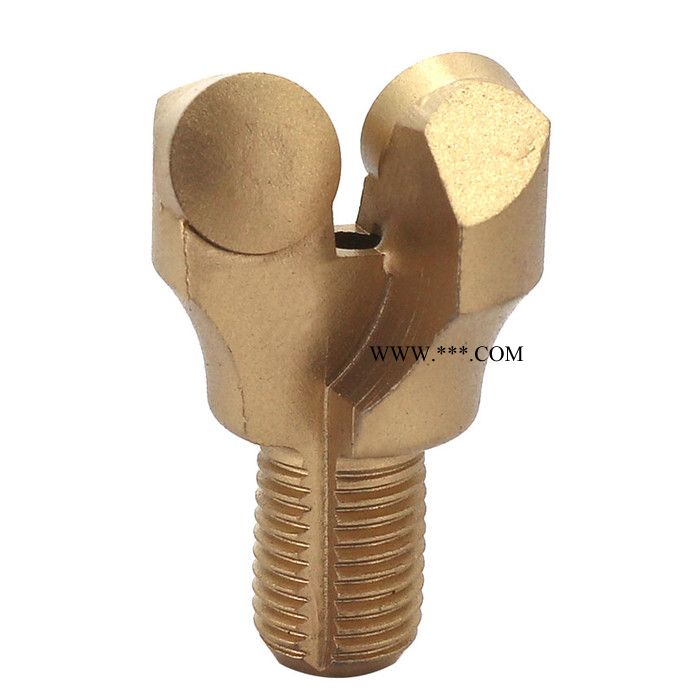

本公司生产的金刚石钻头遍布全国煤田、石油钻探、地质勘探、水利水电、铁路公路、隧道建设等行业。两翼PDC锚杆钻头（半片标准型）适应岩层八级以下，在同等岩层条件下钻进寿命是普通合金钻头的10-30倍，效率至少提高60%以上，不需修磨，大大降低工人的劳动强度，节约工时。两翼PDC锚杆钻头（半片加强型）刀翼关键原材料由美国GE公司生产，其金刚石含量是普通钻头的1.5倍，耐磨性极好，效率显著提高，综合成本降低，适应12级以下中硬岩层。
高强型金刚石钻头刀翼采用新研制的球型金刚石刀片，特点是钻进速度快，抗冲击能力强。当钻头钻进时，唇边用于正常均匀地层岩石的刮削，突出部分可以抑制钻头钻进过程中遇到缝隙时瞬间大幅度进尺，大大降低了钻头的意外损坏，提高了应对复杂岩层的钻进水平。
适应岩层和钻进规程参数见下表：
| 行号 | 类型 | 适应岩层 |
| 1 | 普通PDC钻头 | F<10的软—中硬岩 |
| 2 | 加强PDC钻头 | F=10－12的中硬岩 |
| 3 | 高强PDC钻头 | F<18的硬岩 |
金刚石复合片钻头钻进规程建议参数表：
| 行号 | 规格mm | 钻进规程参数 | ||
| 钻压（Kg） | 转速（rpm） | 泵量（1╱min） | ||
| 1 | Ф28 | 300—700 | 300—350 | 150—200 |
| 2 | Ф30 | 300—700 | 300—350 | 150—200 |
| 3 | Φ32 | 300—700 | 300—350 | 150—200 |
| 4 | Φ48 | 300—700 | 300—350 | 120—160 |
| 5 | Φ56 | 320—800 | 250—350 | 130—180 |
| 6 | Φ75 | 480—1200 | 200—300 | 150—200 |
| 7 | Φ94 | 640—1600 | 150—250 | 200—250 |
| 8 | Φ110 | 880—2200 | 120—200 | 200—300 |
| 9 | Φ152 | 1500—3000 | 100—200 | 500—850 |
| 10 | Φ190 | 1800—4000 | 100—200 | 600—1200 |
| 11 | Φ230 | 2200—4500 | 100—200 | 750—1400 |
| 12 | Φ270 | 2400－5000 | 100—200 | 1000－1500 |
金刚石钻头分类
| 名称 | 类别 | 适用范围 | 特点 | 常用规格 | 代表图例 |
| 金 刚 石 钻 头 | 金刚石表镶钻头 | 适用于中硬-较硬F（7-15）地层的钻进，不宜在破碎、裂隙、强研磨性地层使用 | 适应岩层范围广，钻进效率高，对钻进条件和操作水平要求较高。可通过选择不同的钻头类型、唇面形状、胎体配方、使钻头与岩层匹配，获得佳钻进效果 | 取心：Φ60/41.5 Φ75/54.5 Φ91/68 Φ94/74 Φ110/90 Φ113/93 Φ133/113 Φ153/133 无心：Φ75 Φ94 Φ110 Φ113 |
|
| 金刚石孕镶钻头 | 适用于中硬-坚硬F（7-18）地层的钻进，可以在破碎、裂隙地层使用 | 适应岩层范围广，使用寿命长，对钻进条件和操作水平要求较低。可通过调整金刚石浓度和颗粒、胎体硬度、唇面形状，使钻头保持好的钻进效果。 | 取心：Φ60/41.5 Φ75/54.5 Φ91/68 Φ94/74 Φ110/90 Φ113/93 Φ133/113 Φ153/133 无心：Φ75 Φ94 Φ110 Φ113 |
| |
| 钢体式PDC钻头 | 适用于软-中硬（F1-12）地层的钻进，不宜在破碎、裂隙、强研磨性地层中使用。 | 采用优良金刚石复合片（PDC）作为切削齿，钻头质量稳定、钻进效率高、使用寿命长，可根据地层特点选配不同类型的钻头，提高综合钻进效率。 | 无心：Φ56 Φ60 Φ65 Φ75 Φ94 Φ113 Φ133 Φ153 Φ193 扩孔：Φ153/94 Φ153/113 Φ193/113 Φ193/153 |
| |
| 胎体式PDC钻头 | 适用于软-中硬（F1-16）地层的钻进，特别适用于较硬岩施工，不宜在破碎、裂隙等复杂地层使用。 | 钻头采用先进的烧结体工艺加工而成，钻头体强度高，具有很好的保径效果，采用优良金刚石复合片（PDC）作为切削齿，并配套先进的焊接工艺制作而成，钻头质量稳定。具有地层透用性强、钻进效率高，使用寿命长的特点。各种性能明显优于普通钢体式。 | Φ56 Φ60 Φ65 Φ75 Φ94 Φ113 Φ133 Φ153
|
| |
| 取心钻头 | 适用于软-中硬（F1-10）地层的钻进，不宜在破碎、裂隙等复杂地层使用。 | 切削齿采用优良金刚石复合片（PDC），钻头体采用优良钢材42Crmo制造而成。具有地层适用性强、报径效果好，钻进效率高特点。特别是在中硬地层中，钻进效率明显高于表镶金刚石取心钻头。 | 取心：Φ60/41.5 Φ75/54.5 Φ94/68 Φ113/88 Φ133/108 Φ146/102 Φ146/68 Φ153/128 Φ156/102 |
|
