| 测量范围 | 0-1300 |
|---|---|
| 测量方式 | 接触型 |
| 产地 | 无锡 |
| 类型 | 铂铑热电偶 |
| 外形尺寸 | 可定制 |
| 联接型式 | 无固定装置 |
| 允差等级 | A |
| 热响应时间 | ＜30 |
| 品牌 | RIVAN/锐文 |
| 型号 | WRP-121 |
| 加工定制 | 是 |
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

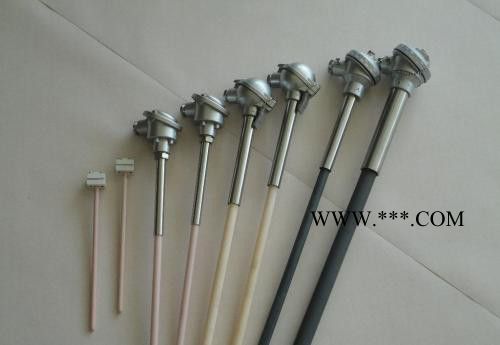

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置组成。
型号规格
◆统一设计型热电偶

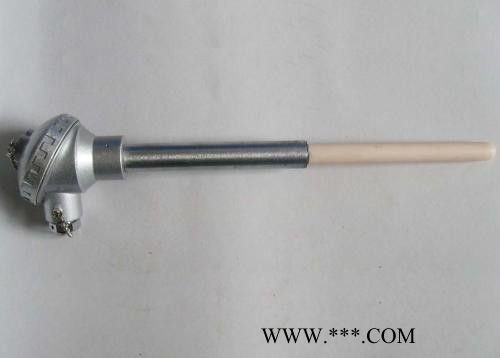

1）无固定装置式（陶瓷保护管）热电偶
| 热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 规格 | 热响应时间T0.5 S | |
| 直径mm | 保护管材料 | |||||
| 单支铂铑30-铂铑6 | WRR-120 | B | 0~1600 | ￠16 | 刚玉质 | ＜150 |
| WRR-121 | ￠25 | ＜360 | ||||
| 双支铂铑30-铂铑6 | WRR2-120 | ￠16 | ＜150 | |||
| WRR2-121 | ￠25 | ＜360 | ||||
| 单支铂铑10-铂 | WRP-120 | S | 0~1300 | ￠16 | 高铝质 | ＜150 |
| WRP-121 | ￠25 | ＜360 | ||||
| 双支铂铑10-铂 | WRP2-120 | ￠16 | ＜150 | |||
| WRP2-121 | ￠25 | ＜360 | ||||
| 单支镍铬-镍硅 | WRN-122 | K | 0~1100 | ￠16 | 高铝质 | ＜240 |
| WRN-123 | 0~1200 | ￠20 | ||||
| 双支镍铬-镍硅 | WRN2-123 | 0~1100 | ||||
| 单支铂铑30-铂铑6 | WRR-130 | B | 0~1600 | ￠16 | 刚玉质 | ＜150 ＜360 ＜150 ＜360 |
| WRR-131 | ￠25 | |||||
| 双支铂铑30-铂铑6 | WRR2-130 | ￠16 | ||||
| WRR2-131 | ￠25 | |||||
| 单支铂铑10-铂 | WRP-130 | S | 0~1300 | ￠16 | 高铝质 | ＜150 ＜360 ＜150 ＜360 |
| WRP-131 | ￠25 | |||||
| 双支铂铑10-铂 | WRP2-130 | ￠16 | ||||
| WRP2-131 | ￠25 | |||||
| 单支镍铬-镍硅 | WRN-133 | K | 0~1200 | ￠20 | 高铝质 | ＜240 |
| 双支镍铬-镍硅 | WRN2-133 | 0~1100 | ||||
注：1）结构特征：非置入部分为碳钢20#
2）直径￠25mm为双层瓷套管。
