| 用途 | 腐蚀性物料的蒸发浓缩 |
|---|---|
| 结构形式 | 立式 |
| 外形 | 圆柱体式 |
| 运动状况 | 降膜蒸发式 |
| 产地 | 淄博 |
| 换热量 | 5~100（m2） |
| 类型 | 石墨换热器 |
| 设计压力 | 常压 |
| 传热方式 | 蓄热式换热器 |
| 品牌 | 圣新石墨 |
| 型号 | GGZ |
| 热媒 | 高温、低温热水 |
| 一次侧温度(进、出)℃ | 65.0℃ |
石墨换热器是传热组件用石墨制成的换热器。制造换热器的石墨应具有不透性﹐常用浸渍类不透性石墨和压型不透性石墨。
石墨换热器按其结构可分为块孔式﹑管壳式和板式3种类型。 块孔式﹕由若干个带孔的块状石墨组件组装而成。 管壳式﹕管壳式换热器在石墨换热器中占有重要地位﹐按结构又分为固定式和浮头式两种。 板式﹕板式换热器用石墨板粘结制成。此外﹐还有沉浸式﹑喷淋式和套管式等(见蛇管式换热器﹑套管式换热器)。石墨换热器耐腐蚀性能好﹐传热面不易结垢﹐传热性能良好。但石墨易脆裂﹐抗弯和抗拉强度低﹐因而只能用于低压﹐即使承压能力**好的块孔状结构﹐其工作压力一般也仅为0.3～0.5兆帕。石墨换热器的成本高﹐体积大﹐使用不多。它主要用于**﹑硫酸﹑醋酸和磷酸等腐蚀性介质的换热﹐如用作醋酸的冷凝器等。
石墨管材根据其浸渍的材料不同,分为合成树脂浸渍.水玻璃树脂浸渍以及沥青浸渍.
管壳式石墨换热器的修理
管壳式石墨换热器在操作状态下，要承受管内外介质产生的径向和轴向力（包括换热器不同部位温差引起的拉伸应力）的共同作用。在这些应力的共同作用下，换热器的失效形式有两种：石墨管拉断，石墨管爆破。这两种形式在管壳式石墨换热器损坏中占有较大的比例。从使用情况来看压型石墨管失效形式主要是拉断，进口的浸渍石墨化管主要是爆破，当换热器的列管损坏时，如何在现场对其进行快速修理，难点在于如何对石墨管进行检漏。如下三种方法，只要交叉使用便可快速的查出已损坏的石墨管。
石墨换热器的分类：
①块孔式:由若干个带孔的块状石墨元件组装而成。
②管壳式：管壳式换热器在石墨换热器中占有重要地位，按结构又分为固定式和浮头式两种。
管壳式换热器(shell and tube heat exchanger)又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用**的类型。
③板式：板式换热器用石墨板粘结制成。此外，还有沉浸式、喷淋式和套管式等（见蛇管式换热器、套管式换热器）。
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占 地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换 热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
石墨换热器耐腐蚀性能好，传热面不易结垢，传热性能良好。但石墨易脆裂，抗弯和抗拉强度低,因而只能用于低压,即使承压能力**好的块孔状结构，其工作压力一般也仅为0.3～0.5兆帕。

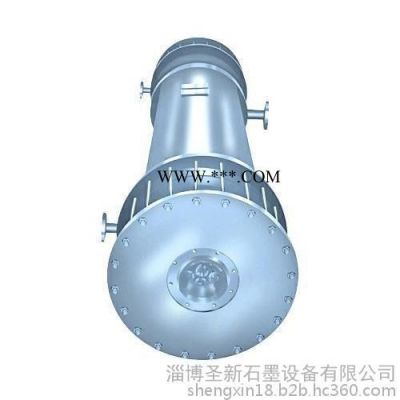

圆块式石墨换热器是换热器的一种，换热部件为圆形石墨块，其上钻有纵向，横向互不相通的孔道。一种介质走纵向孔道；另一种介质走横向通道，两种介质通过石墨块孔壁进行热量交换，完成特定的工艺过程热量交换。
一般地，腐蚀性物料介质走不透性石墨纵向孔，水或其它腐蚀性较轻的走外壳与石墨块之间孔道。
