品牌:荣森
生产能力:年产量5-20万吨
煅烧温度:160℃
起订:1套
供应:10套
发货:10天内
| 生产能力 | 年产量5-20万吨 |
|---|---|
| 煅烧温度 | 160℃ |
| 煅烧方式 | 回转窑煅烧、多室沸腾炉煅烧 |
| 热源 | 天然气、电、蒸汽、生物质燃料、高炉煤气等 |
| 产地 | 山东 |
| 成型周期 | 10秒 |
| 传动方式 | 机械 |
| 激振频率 | 50次/分 |
| 类型 | 石膏粉机械 |
| 外形尺寸 | 3100*1900*1600mm |
| 用途 | 石膏 |
| 振动频率 | 50hz |
| 整机重量 | 1t |
| 直径 | 2.0m |
| 装机容量 | 420 |
| 总功率 | 425 |
| 最大压力 | 0.1 |
| 主振形式 | 液压 |
| 成型压力 | 200吨 |
| 品牌 | 荣森 |
| 型号 | RS-HG30 |
| 加工定制 | 是 |
一、项目规模和生产工艺

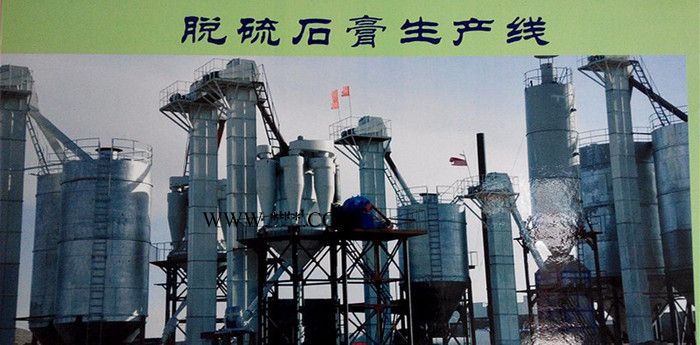

1、该脱硫石膏生产线规模年产4万吨；主要设备构成：
| 名称 | 数量 | 名称 | 数量 |
| 传输带 | 1台 | 原料斗 | 1部 |
| 热风沸腾炉 | 1座 | 提升机 | 2台 |
| 撒料盘 | 1台 | 料仓 | 3台（50T*1 100T*2) |
| 立磨 | 1台 | 罗茨风机 | 1台 |
| 布袋除尘 | 1套 | 包装机 | 2台 |
| FD沸腾炉 | 1套 | 控制系统 | 1套 |
2、生产工艺
原料最好堆放1-3个月在生产，用铲车把堆放好的原料送入原料斗→经皮带传输机送入→热风沸腾炉进行煅烧→通过提升机→进行熟料仓→通过撒料盘→进入立磨粉磨→通过2号提升机进入成品仓进行包装。见工艺流程图：
3、生产1吨石膏粉的成本
| 序号 | 品种 | 吨耗 | 单价 | 单耗 | 备注 |
| 1 | 天然气 | 30 | 4元/ | 120元/吨 |
|
| 2 | 电 | 20kw/t | 平均0.8元 | 16元/吨 |
|
| 3 | 工 | 8元/吨 |
| 8元/吨 |
|
| 4 | 维修 | 2元/吨 |
| 2元/吨 |
|
| 5 | 合计 |
|
| 82元 |
|
说明：生产成本90元/吨，每班2名工人，每小时生产10吨，用电价格取平均值，维修费用包括铲车维修费用。
三、本套设备的特点和原理
1、工作原理
FD沸腾炉的工作原理是：沸腾炉本身采用多道加热管，通过热风机把高温热风送入加热管，再把热量传递给石膏粉，做到整体有机结合，采用低温慢烧的原理，更好的利用沸腾炉的自身优点，得到质量稳定可靠的石膏粉。
2、质量稳定
石膏粉在不同的温度下分段充分脱水，能得到均匀稳定的产品，主体换热部分采用优质的特种耐热钢管可确保换热机体的换热效率及高效的使用寿命。更大程度上改善了气、固两相的传热传质效率。
3、结构简单，不易损坏
由于物体实现了流态化，设备没有转动部分，炉体本身结构简单多了，不但制造方便，后面也没有维修量。加热管选用特种钢材焊接，通过试压，又采用低温生产，提高了设备的寿命。
4、结构占地少，生产成本低
FD沸腾炉是立式结构，除尘器套在炉体上方，结构非常紧凑，不但占地少，还避免了除尘器结露。
