品牌:瑞恒
材质:珍珠岩
产地:福建
供应:980000包
| 材质 | 珍珠岩 |
|---|---|
| 产地 | 福建 |
| 导热系数 | 0.056 |
| 粒度 | 20目 |
| 密度 | 2.56g/cm3 |
| 膨胀倍数 | 30 |
| 使用温度 | 600.0 |
| 销售方式 | 直销 |
| 形态 | 颗粒 |
| 形状 | 颗粒 |
| 颜色 | 灰白色 |
| 应用范围 | EPS外墙保温系统 |
| 硬度 | 软 |
| 水分含量 | 0.001 |
| 执行质量标准 | 国标 |
| 贸易属性 | 外贸+内贸 |
| 发货期限 | 1天 |
| 品牌 | 瑞恒 |
| SiO2含量 | 0.62 |
膨胀珍珠岩的以其良好的保温效能**的稳定性能很好的被市场接受并发挥其效应，而且应用范围广，具有普遍的实用性，尤其在耐火保温节能方面发挥优异的性能。
细数优异性能，可以说数不胜数。不仅仅具有良好的环保性能，有广泛应用的经济和社会价值，施工极其便利、易于维修，性能优于其它任何一种保温材料，抗湿热性能优良，而且还有较好的防火性能。
其中耐久性与建筑物同寿命，彻底打破了有机物外墙保温材料平均使用寿命25年的界线。由于岩能无机保温材料系统是无机产品**老化。而且是无缝界施工，从而对建筑物形成全胶塑包裹保护作用。
在正常使用条件下，如遇干燥、严寒、高温、潮湿或昆虫、真菌或藻类生长，以及因锯齿动物的破坏，都不致造成损害，大大地延长建筑物的使用寿命。其保温材料的使用年限与建筑物同寿命。
膨胀珍珠岩的以其良好的保温效能**的稳定性能很好的被市场接受并发挥其效应，而且应用范围广，具有普遍的实用性，尤其在耐火保温节能方面发挥优异的性能。
应用领域
·建筑：轻质骨料、轻质保温材、防火材、保温砂浆等 。
·工业：深冷、低温工程绝热、工业设备、管道绝热等 。

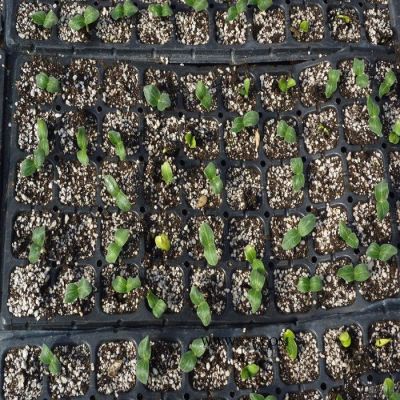

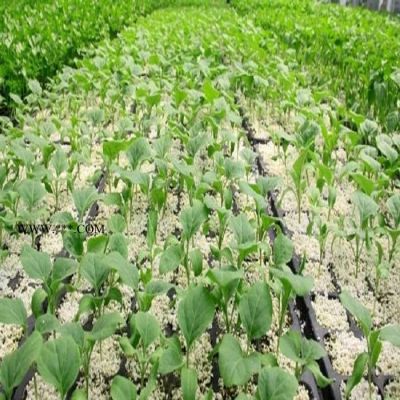

·农园艺：土壤改良剂、无土栽培基质、农药缓释剂等 。
膨胀珍珠岩屋面保温层施工方案
一、屋面保温层做法:
1、采用水泥膨胀珍珠岩保温砂浆现浇铺设；
2、保温层配比为：水泥：膨胀珍珠岩=1：8（体积比），在找坡 薄处为30mm；
3、水泥：425#普通硅酸盐水泥；
4、膨胀珍珠岩:颗粒粒度0.1～3mm；
二、施工工艺及施工技术
1、施工工艺：基层处理→保温砂浆搅拌→铺设、压紧→刮平→找平。
2、施工技术：
⑴、基层处理：在抹水泥膨胀珍珠岩保温砂浆之前，应事 检查基层，基层过于凹凸的部位，高出的部分须剔平，低处用水泥砂浆分层填实，基层表面的灰尘、污垢等应事 清除干净。
⑵水泥膨胀珍珠岩保温砂浆搅拌：
机械搅拌：
a、搅拌之前 将所需水量倒入搅拌机内，启动搅拌机1～2分钟后加入水泥膨胀珍珠岩保温砂浆粉料。
b、搅拌时间以1.5～2.0分钟为宜。
c、水泥膨胀珍珠岩保温砂浆的加水量以拌和好的料浆稠度为7.5cm左右，密度控制在950～1050g/L加水量一般为，粉料：水=1：1（重量比）。
d、搅拌好的水泥膨胀珍珠岩保温砂浆要及时装车运至施工现场，超过使用时间的砂浆严禁加水后在用。
人工搅拌：
人工搅拌时必须搅拌均匀，并严格控制加水量，不能使水泥膨胀珍珠岩保温砂浆过稀，同时要求在铁板或灰槽中搅拌，在铺设面或室内地面搅拌。
铺设保温层：
将屋面各控制点的高度用水泥膨胀珍珠岩保温砂浆或普通砂浆做好，然后根据已做好的控制点拉线，将水泥膨胀珍珠岩保温砂浆按照压缩比（压缩比是指屋面上松散的保温层厚度与压实后的厚度之比）为130%的比例进行虚铺保温层，同时找坡，虚铺后的保温层用木杠压紧、刮平，再压实至设计厚度。
三、质量要求：
1、水泥膨胀珍珠岩保温砂浆与基层及各层砂浆之间应粘结牢固,不得有空鼓、起泡、裂缝、漏压等缺陷。
2、接茬处平整，表面光滑整洁。
膨胀珍珠岩
1.产品介绍
☆超低温超力工程用膨胀珍珠岩,又称低温设备绝热用膨胀珍珠岩,俗称珠光砂.简称CEP.是由选小粒经矿砂在垂直立窑以天然气作热源,加热膨胀所获得的产品,其中加强型产品是在膨胀珍珠岩表面喷涂有机硅,形成憎水结构.产品色泽,容重,规格类似于普通膨胀珍珠岩.产品质量优于欧洲船级社标准要求。
2.主要特性
☆具有质量轻，绝热，耐火，耐酸性，隔音，吸附性好，容量小,导热系数低,良好的超低温保温性能,化学稳定性好,不燃,无味,吸音等特性。
3.应用领域
☆深冷,低温工程绝热,工业设备,管道绝热等;广泛应用于环保，节能，石油化工，冶金，食品过滤，建筑，农业，国内外,大,中,小空分设备厂,达到设计能力,减少冷损,降低能源电耗指标等。
4.性能指标:
| 指标名称 | 技术要求 | |||
| CEP50 | CEP60 | |||
| 松散密度(kg/m3) | ≤50 | ＞50,≤60 | ||
| 振实密度(kg/m3) | ≤65 | ≤75 | ||
| 粒度 | 1mm筛孔筛余量(%) | ≤8 | ≤10 | |
| 0.15mm筛孔筛余量(%) | ||||
| 质量含水率% | ≤0.5 | |||
| 安息角① | ≤37° | |||
| 装填过程中体积增加 密度的增加加 | 手动(%) | ≤25 | ||
| 风动(%) | ≤35 | |||
| 导热系数(W/m.k)② | ≤0.023 | ≤0.025 | ||
| 使用温度 | 77K～常温（-196℃～常温） | |||
| ①堆积高度100mm时②热表面温度293K，冷面温度77K时的平均值(77k-301k)平均值 | ||||
玻化微珠
玻化微珠，该产品选特殊粒径要求的矿砂，在电炉加热方式下膨化，通过对温度和物料滞空时间的控制，使产品表面溶融、气孔封闭、而内部为蜂窝状结构，外观呈微球型。与传统多孔珍珠岩相比，除保留了保温、绝热、隔音的特性外，更具有强度高、吸水率低、易和性好的特点。
2★主要特性
◎该产品具有强度高、吸水率低、易分散等特点。
3★应用领域
◎可提高砂浆流动性，广泛应用于墙体内外保温砂浆；
◎装饰板，保温板的轻质骨料使用；
◎可代替部分漂珠使用；
◎建筑，冶金，工业窑炉(轻质耐火砖方面)等行业使用。
