产品认证:IOS9001
**大操作电压:275V
起订:10件
供应:1000件
| 产品认证 | IOS9001 |
|---|---|
| 最大操作电压 | 275V |
| 最大放电电流 | 20KA |
| 响应时间 | 0.25s |
| 品牌 | 安达 |
| 型号 | AD系列 |
| 加工定制 | 是 |
ADF系列低电阻接地模块材料项目汇总表
| 国网武汉高压研究院试验报告 (2008)雷字第03号 | ||||||
| 序号 | 实验项目 | 技术条件要求 | 实验结果 | 评价 | ||
| 1 | 电阻率测量 | ρ≤5Ω.m | ρ＝2.07Ω.m | 符合规定 | ||
| 2 | 冲击电流耐受试验 | 冲击电流耐受试验前后试品工频电阻变化率≤20% | △R％=8.10% | 符合规定 | ||
| 3 | 工频电流耐受试验 | 工频电流耐受试验前后试品工频电阻变化率≤20% | △R％=10．72％ | 符合规定 | ||
| 4 | 酸碱度测量 | pH值：7-12 | PH=7.9 | 符合规定 | ||
| 5 | 低温电阻率测量 | 电阻率值不作规定，仅供参考 | 提供(0-4) ℃测量值 | 1.27 | 符合规定 | |
| 提供(-10-2) ℃测量值 | 1.46 | |||||
| 6 | 稳定性试验 | 通过失水、冷热循环、水浸泡实验后电阻率ρ≤６Ω.m | 失水 | ρ＝2.61Ω.m | 符合规定 | |
| 冷热循环 | ρ＝2.98Ω.m | |||||
| 水浸泡 | ρ＝2.84Ω.m | |||||
| 7 | 局部高温试验 | 试品钢电极通过2．5kA工频电流，试品应无裂纹，电极无松动 | 试品无裂纹，电极无松动 | 符合规定 | ||
| 8 | 纯降阻剂对金属接地体腐蚀率测量 | ≤0.03mm/a | 非镀锌圆钢 | 0.0021 | 符合规定 | |
| 非镀锌扁钢 | 0.0012 | |||||
| 镀锌圆钢 | 0.0028 | |||||
| 镀锌扁钢 | 0.0018 | |||||
| 9 | 埋入地中降阻剂对金属接地体腐蚀率测 | ≤0.55mm/a | 非镀锌圆钢 | 0.0042 | 符合规定 | |
| 非镀锌扁钢 | 0.0021 | |||||
| 镀锌圆钢 | 0.0041 | |||||
| 镀锌扁钢 | 0.0023 | |||||
| 10 | 盐水浸泡试验 | 试品经盐水浸泡90d，试品应无裂 | 试品未见裂纹，均匀腐蚀 | 符合规定 | ||
用量计算
根据地网场地的土壤电阻率，采用下式计算接地模块用量：
单个接地模块电阻：R=0.158ρ
并联后总接地电阻：Rm=R/N.η
| ρ | 土壤电阻率Ω.m |
| R | 单个接地模块电阻Ω |
| Rn | 接地电阻Ω |
| η | 接地模块数量 |
| η | 模块调整系数 |
| 模块数量 | 4 | 6 | 10 | 20 | 40 | 60 | 100 |
| 调整系数 | 0.78-0.80 | 0.71-0.75 | 0.66-0.71 | 0.61-0.66 | 0.55-0.61 | 0.52-0.58 | 0.49-0.55 |
计算实例
以接地模块为接地体的接地电阻计算方法如下：
单个接地模块接地电阻：R=0.158x300=47.4ρ
并联后总结地电阻：Rm=R/N.η
ρ：土壤电阻率取300Ω．m n：接地模块数量取20
η：模块调整系数取0．65 计算结果：Rm=3．65Ω
注：由于土壤电阻率的不均匀，设计方案的不同，辅助接地材料的使用情况和施工质量影响，以上计算仅为理论计算实际效果可能与理论值有偏差！
施工方法
1、接地模块根据现场情况可采用垂直埋置和水平埋置两种，埋设深度一般为0．6m—0．8m以下(埋设深度根据跨步电压、冻土层深度而定)；
2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm—3m，根据现场地质条件而定)；
3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接，焊接长度为其连线宽度的3倍；
4、当接地模块内置电极芯为热镀锌钢材时，其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂；
5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触，待其充分吸湿后测量接地电阻．
注意事项
◎贮存模块应保持一定湿度，避免高温、干燥、曝晒；
◎采用木箱包装，每箱装两块．包装箱内采用泡沫衬垫来隔离模块与模块、模块与箱壁，适于长途运输和搬运．运翰和安装时，应避免机械力损伤模块；
◎本公司可根据客户要求，加工其它形状和尺寸的模块。
施工图例：

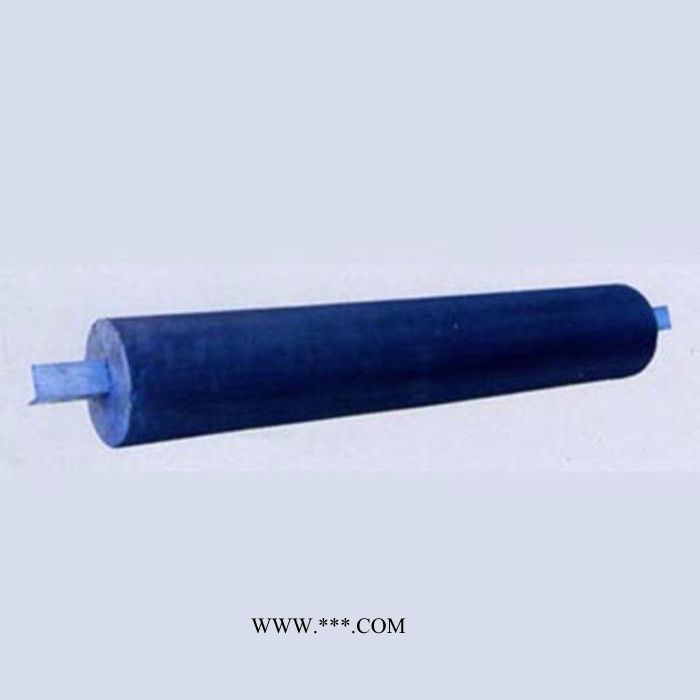

圆柱形接地模块计算
根据地网场地的土壤电阻率，采用下式计算接地模块用量：
单个接地模块电阻：R=0.160ρ
并联后总接地电阻：Rn-R/n.η
| ρ | 土壤电阻率Ω.m |
| R | 单个接地模块电阻Ω |
| Rn | 接地电阻Ω |
| η | 接地模块数量 |
| η | 模块调整系数 |
| 模块数量 | 4 | 6 | 10 | 20 | 40 | 60 | 100 |
| 调整系数 | 0.73-0.77 | 0.68-0.72 | 0.63-0.67 | 0.58-0.62 | 0.53-0.57 | 0.48-0.52 | 0.43-0.48 |

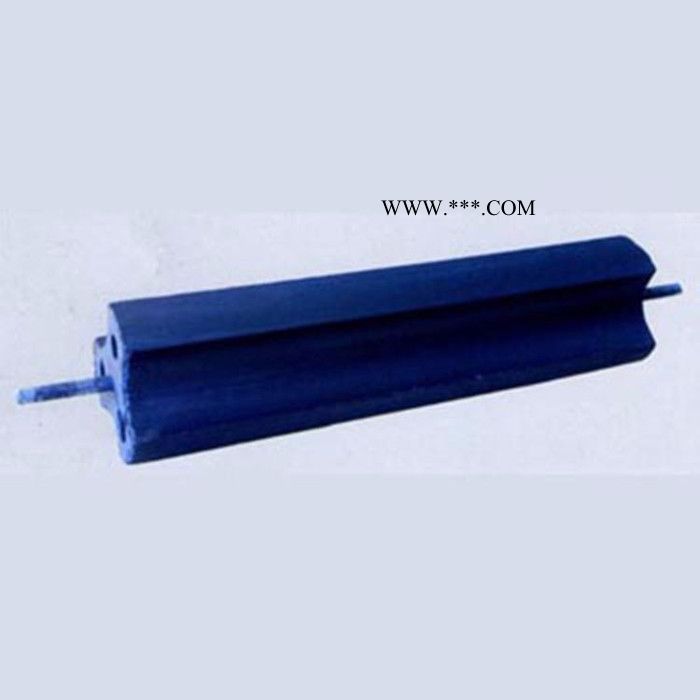

梅花形接地模块计算
参考ADF平板型接地模块计算方法
应用范围
电力系统：如发电厂、变电站、高压翰电线路、低压输电线路等，各接地系统之接地极。
交通系统：如电气化铁路、轻轨、捷运、地铁、机场、港口等，各接地系统之接地极。
通讯系统：如电信机房、移动通信基站、微波中继站、卫星接收站、网络机房、广播电视设备等，各接地系统之接地极。
工业方面：如各型工业产业厂房、库房、机房等所需各接地系统之接地极。
建筑方面：如各种高层建筑大楼、商(民)用楼、主要建筑物、名胜古建筑、高大纪念碑等，各接地系统之接地极。
休闲方面：如游乐园、高尔夫球场、体育场、生态保护区、户外旅游景点等所需各接地系统之接地极。
其 它：需施作接地系统保护的一切接地网。
| 物理接地模块要达到某接地电阻Rv,需要低电阻接地模块（￠200*1500）的数量 | |||||
| R./(Ω)土壤电阻力 | 100Ω.m | 200Ω.m | 400Ω.m | 1000Ω.m | 2000Ω.m |
| 0。5 | 117 | 242 |
|
|
|
| 1 | 58 | 115 | 232 |
|
|
| 2 | 26 | 55 | 108 | 272 |
|
| 4 | 13 | 25 | 53 | 124 | 199 |
| 10 | 5 | 9 | 19 | 48 | 71 |

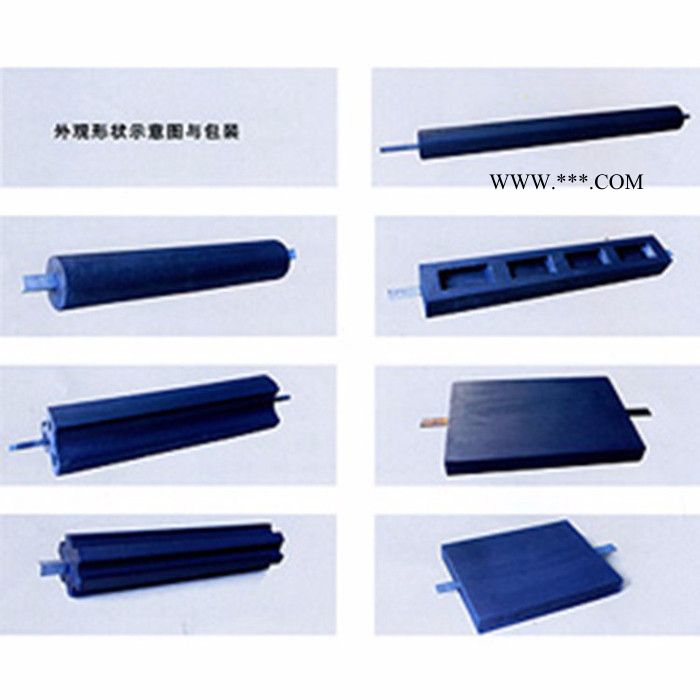

产品型号及主要技术指标
| 型号 | 规格MM | 室温下电阻 | 工频接地电阻 | 重量KG | 电极芯 | 外形 |
| ADF-MK-1 | 100x150x1000 | ≤1 | ≤5 | 20 | 热镀锌扁钢 | 长方形 |
| ADF-MK-2 | ￠150x800 | ≤1 | ≤5 | 20 | 热镀锌扁钢 | 圆柱形 |
| ADF-MK-3 | ￠150x1000 | ≤1 | ≤5 | 26 | 热镀锌扁钢 | 圆柱形 |
| ADF-101 | ￠150x850 | ≤1 | ≤5 | 24 | 热镀锌角钢 | 圆柱形 |
| ADF-102 | ￠150x1200 | ≤1 | ≤5 | 30 | 热镀锌角钢 | 圆柱形 |
| ADF-104 | ￠100x1000 | ≤1 | ≤5 | 17 | 热镀锌圆钢 | 圆柱形 |
| ADF-201 | 500x400x60 | ≤1 | ≤5 | 20 | 热镀锌扁钢 | 平板形 |
| ADF-202 | 600x400x60 | ≤1 | ≤5 | 23 | 热镀锌扁钢 | 平板形 |
| ADF-203 | ￠200x800 | ≤1 | ≤5 | 14 | 热镀锌角钢 | 三梅形 |
| ADF-204 | ￠200x1000 | ≤1 | ≤5 | 22 | 热镀锌角钢 | 三梅形 |
| ADF-205 | ￠200x1200 | ≤1 | ≤5 | 28 | 热镀锌角钢 | 三梅形 |
| ADF-206 | ￠200x1000 | ≤1 | ≤5 | 33 | 热镀锌角钢 | 三梅形 |
| ADF-207 | ￠220x1000 | ≤1 | ≤5 | 50 | 热镀锌角钢 | 多梅形 |
| ADF-208 | ￠260x1000 | ≤1 | ≤5 | 60 | 热镀锌角钢 | 多梅形 |
*接地模块的规格可根据客户需求订制
