品牌:龙泽数控
床身上Z大回转直径:1250
Z大工件长度:1500-5000
起订:1台
供应:50台
发货:10天内
| 床身上Z大回转直径 | 1250 |
|---|---|
| Z大工件长度 | 1500-5000 |
| 卡盘直径 | 400 |
| 产地 | 山东 |
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 11KW |
| 执行质量标准 | 国标 |
| 品牌 | 龙泽 |
| 型号 | CK61165 |
| 加工定制 | 是 |
| 项目 | 单位 | 规格 | ||
| 床身上Z大回转直径 | mm | 1250 | ||
| Z大工件长度 | mm | 2000 | ||
| Z大切削长度 | mm | 1850 | ||
| 滑板上Z大回转直径 | mm | 860 | ||
| 主轴端部型式及代号 | | c11 | ||
| 主轴孔直径 | mm | 105 | ||
| Z大通过棒料直径 | mm | 100 | ||
| 主轴箱 | 主轴转速范围/ 主轴Z大输出扭矩 | r/min/Nm | 30-84；300-835；53-150；125-350 | |
| 主电机功率 | kW | 11 | ||
| 卡盘 | 卡盘直径 | mm | 400 | |
| X轴快移速度 | m/min | 4 | ||
| Z轴快移速度 | m/min | 8 | ||
| X轴行程 | mm | 420 | ||
| Z轴行程 | mm | 1850 | ||
| 尾座套筒直径/行程 | mm | 100/250 | ||
| 尾座主轴锥孔锥度 | 莫氏 | 6# | ||

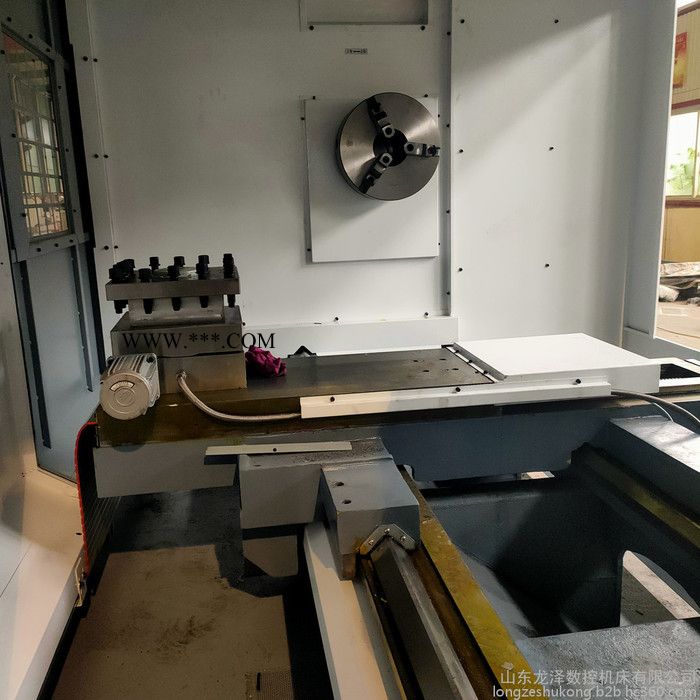

| 标准刀架形式 | | 立四 | ||
| 刀具尺寸 | 外圆刀 | mm | 32×32 | |
| 镗刀杆直径 | mm | Ф32 | ||
| 导轨宽度 | mm | 600 | ||
| 配套件名称 | 型号及规格 | 制造商 | 备注 |

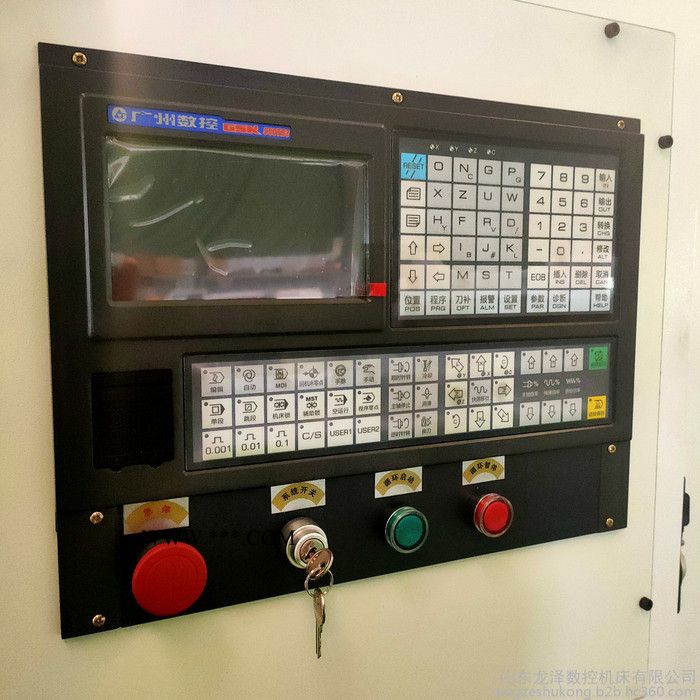

| 数控系统 | 广数980 | 广州数控 | |
| X轴伺服电机 | 130SJT-M100B | ||
| Z轴伺服电机 | 130SJTB-M150B | ||
| 主电机 | 11KW | 国产 | |
| 主轴轴承 | NN3032K/P5 160×240×60 | 国产 | |
| NN3026K/P5 130×200×52 | |||
| X轴丝杠 | FFZD3206T-3-P4 | 国产 | |
| Z轴丝杠 | FFZD5010T-3-P3 | 国产 | 1500mm |
| FFZD6320-4-P5 | 国产 | 3000 mm | |
| FFZD8010-4-P5 | 国产 | 5000mm以上 | |
| 液压卡盘 | 500 | 国产 | 选配 |
| 手动台尾 | 带套筒锁紧 | 本厂装配 | |
三、机床随机附件：
| 序号 | 附件名称 | 制造商 | 型号规格 | 数量 | 备注 |
| 1 | 地脚螺钉及垫圈螺帽 | 国产 | GB/T799-1988 M24×400 | 8套 | 1500mm用 |
| 2 | 顶套 | 国产 | 120/5 | 1件 | |
| 3 | 顶 | 国产 | 5 S25-2 | 1件 | |
