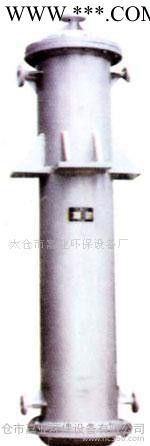

石墨聚丙烯列管式换热器

价格:￥1800.00/件
结构形式:列管式
类型:管式换热器
起订:1件
供应:25000件

立即购买

结构形式	列管式
类型	管式换热器
型号种类	GL系
流道截面积	5--200（m2）
传热方式	混合式换热器
结构类型	列管式冷却器
类别	列管式冷却器
用途	化工领域
品牌	嘉业
型号	2
加工定制	是

我厂生产的石墨改性聚丙烯列管式换热器，是我国近期发展起来的新型换热设备。是北京化工学院的科研成果，八0年化工部对此组织了技术鉴定。同年荣获化工部重大科技成果奖，近几年已得到广泛推广作用。
    应用证明，该设备许多性能指标，均优于其它材质制成的换热器。本设备采用石墨填充改性聚丙烯塑料制成导热管，壳体、管板、封头、法兰、接管等零件，选用优质纯聚丙烯塑料制成。主要特点如下：
    1、耐腐蚀性：聚丙烯具有优良的化学腐蚀性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎直到100℃都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质均可使用。
    2、耐温性：聚丙烯塑料融点为164-174℃，因此一般使用温度可达110-125℃。
    3、无毒性：不结垢，不污染介质，可用食品工业。
    4、重量轻：对设备安装维修及为方便。
    由于具有以上特点，所以本设备适合于化工、制药、染化、冶金、食品、化纤等行业中做各种用途的换热设备，可代替原有的不锈钢、搪瓷、石墨、碳钢、玻璃等设备，并弥补其不足，使用后效果显著，深受广大用户的欢迎。

石墨改性聚丙烯性能		数据	纯聚丙烯性能		数据
比重		1.1	比重		0.91
工作温度℃		-10～125	工作温度℃		-10～130
线膨胀系数×10-5/℃		5.7～12	线膨胀系数×10-5/℃		6～13
抗冲强度Kg/cm2		≥6.5	抗冲强度Kg/cm2		≥15
抗拉强度Kg/cm2		≥230	抗拉强度Kg/cm2		≥300
焊接抗拉强度Kg/cm2		≥123	焊接抗拉强度Kg/cm2		≥165
导热系数千卡/米·小时·度		26	导热系数千卡/米·小时·度		0.3
工作压力	正压Mpa	≤0.25	工作压力	正压Mpa	0.25
	负压Mpa	-0.1		负压Mpa	-0.1
出厂水压实验Mpa		0.4	出厂水压实验Mpa		0.4

注：此表可供其它产品也采用该两种材料时作对照。

管口使用表
a、介质入口或出口
b、介质入口或出口
c、冷却水入口
d、冷却水入口
e、排净口

GPH系列规格对照表

型号 GPH	公称换热	壳体	换热管			管接口法兰规格						安装尺寸
	面积	公称直径	公称直径	管数	有效长度	HG5010-58Pg6						立式	卧式
	M2	φmm	φmm		L mm	a	b	c	d	e	f	H	H
Ⅱ	2	200	20	27	1428	40	32	50	40	25	32	1818	2098
Ⅱ	3	250	20	39	1225	40	32	50	40	25	32	1615	1895
Ⅱ	4	300	20	75	888	40	32	50	40	25	32	1398	1558
Ⅱ	5	310	20	87	1000	40	32	50	40	25	32	1510	1670
Ⅰ	5	250	20	45	1800	40	32	50	40	25	32	2310	2470
Ⅱ	6	300	20	75	1332	40	32	50	40	25	32	1842	2002
Ⅱ	6	400	20	144	804	40	32	50	40	25	32	1334	1474
Ⅱ	8	300	20	75	1776	40	32	70	50	25	32	2286	2476
Ⅱ	8	400	20	144	1072	40	32	70	50	25	32	1602	1772
Ⅱ	10	300	20	75	2220	50	40	70	50	25	32	2730	2920
Ⅱ	10	400	20	144	1340	50	40	70	50	25	32	1870	2040
Ⅱ	12	400	20	144	1608	50	40	70	50	25	32	2138	2308

型号 GPH	公称换热	壳体	换热管			管接口法兰规格						安装尺寸
	面积	公称直径	公称直径	管数	有效长度	HG5010-58Pg6						立式	卧式
	M2	φmm	φmm		L mm	a	b	c	d	e	f	H	H
Ⅱ	12	300	20	75	2661	50	40	70	50	25	32	2733	3361
Ⅱ	14	400	20	144	1876	50	40	70	50	25	32	2406	2576
Ⅱ	16	400	20	144	2144	50	40	70	50	25	32	2674	2844
Ⅱ	18	400	20	144	2412	70	50	80	70	25	40	2942	3142
Ⅱ	18	400	20	144	2200	70	50	80	70	25	40	2700	2900
Ⅱ	20	400	20	144	2350	70	50	80	70	25	40	2810	3050
Ⅱ	22	400	20	144	2500	70	50	80	70	25	40	2960	3200
Ⅱ	24	400	20	144	2700	70	50	80	70	25	40	3260	3400
Ⅱ	30	500	20	234	2100	100	50	50	32	40	40		2900
Ⅱ	40	500	20	234	3000	100	75	100	75	75	52		3800
Ⅱ	50	500	20	234	3500	100	100	100	100	32	32		4300
Ⅱ	50	650	20	320	2500	100	100	100	100	32	32		3300
Ⅱ	60	650	20	320	3000	100	100	100	100	40	40		3800
Ⅱ	70	650	20	320	3500	100	100	100	100	40	40		4300
Ⅱ	80	650	20	425	3000	100	100	100	100	40	40		3800
Ⅱ	90	650	20	425	3372	100	100	100	100	40	40		4172
Ⅱ	90	750	20	512	2800	100	100	100	100	40	40	3600
Ⅱ	100	750	20	512	3100	150	150	150	150	50	50		3900
Ⅱ	150	800	20	646	3700	150	150	150	150	50	50		4500
Ⅱ	200	800	20	718	4435	150	150	150	150	50	50		5235

公称换热面积	壳体	换热器			管接口法兰规格						安装尺寸
	公称直径	公称直径	管数	有效长度	HG5010-58Pg6						立式	卧式
M2	φmm	φmm		L mm	a	b	c	d	e	f	H	H
6	300	30	32	1800	40	32	50	40	25	32	2300	2500
8	300	30	32	2600	40	32	70	50	25	32	3100	3300
10	400	30	68	1600	50	40	70	50	25	32	2100	2300
12	400	30	68	2000	50	40	70	50	25	32	2500	2700
15	400	30	68	2350	50	40	70	50	25	32	2850	3050
20	400	30	68	3200	70	50	80	70	25	40	3700	3900
20	500	30	110	2000	70	50	80	70	25	40	2500	2700
22	500	30	110	2200	100	50	80	70	40	40	2700	2900
24	500	30	110	2400	100	50	80	70	40	40	2900	3100
30	500	30	110	3000	100	50	80	70	40	40	3500	3700
40	500	30	110	4000	100	50	80	70	40	40	4500	4700
50	630	30	182	2900	100	100	100	100	40	40	3460	3660
60	630	30	182	3500	100	100	100	100	40	40	4150	4350
60	700	30	240	2600	100	100	100	100	40	40	3960	3560
70	700	30	240	3100	100	100	100	100	40	40	3960	4160
80	800	30	345	2500	150	150	150	150	50	50		3450
90	800	30	345	2800	150	150	150	150	50	50		3450
100	800	30	340	3100	150	150	150	150	50	50		3750
150	1000	30	480	3200	150	150	150	150	50	50		4050
200	1000	30	480	4400	150	150	150	150	50	50		5350
