品牌:万克/鸿祥
外直径:24.13mm
厚度:8.7mm
起订:1只
供应:10000只
| 外直径 | 24.13mm |
|---|---|
| 厚度 | 8.7mm |
| 内直径 | 12.9mm |
| 加工能力 | 高 |
| 抗拉强度 | 强 |
| 适用范围 | 仪表,家电,汽车,电子 |
| 质量体系 | iso9001 |
| 作用对象 | 电线电缆丝 |
| 主要加工设备 | 六面顶 |
| 加工设备数量 | 40 |
| 模具材质 | 金刚石 |
| 品牌 | 万克 |
| 加工定制 | 是 |

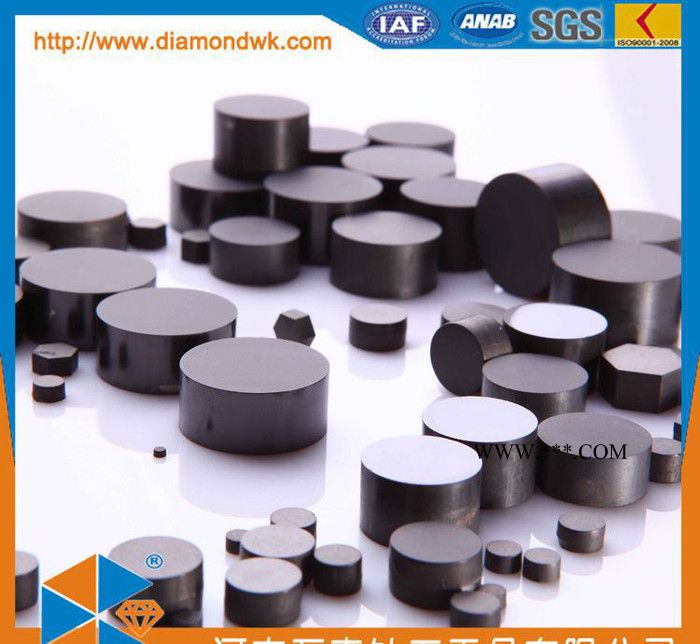

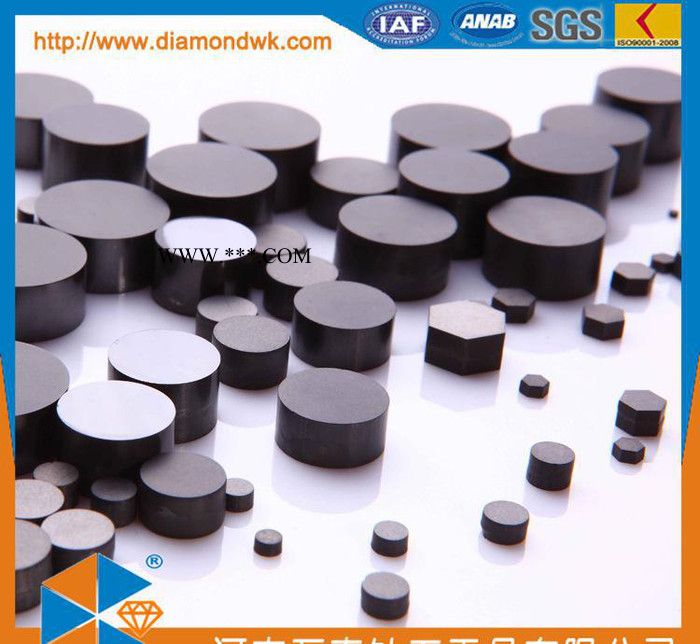

常规产品规格?万克聚晶金刚石拉丝模芯
?不带硬质合金支撑的金刚石拉丝模芯
图片示意 | 国际代码 | 产品型号 | 拉丝模芯直径(mm) | 拉丝模芯颗粒度 (μm) | |||||||
直径(Φd) | 厚度(T) | 1 | 3 | 5 | 10 | 25 | 50 | ||||
| 六方形(Hexgon) | |||||||||||
 | D6 | WKH2510 | 2.5±0.2 | 1.0+0.2 | √ | √ | √ | √ | √ | √ | |
D12 | WKH3215 | 3.2±0.2 | 1.5+0.2 | √ | √ | √ | √ | √ | √ | ||
D15 | WKH5225 | 5.2±0.2 | 2.5+0.2 | - | √ | √ | √ | √ | √ | ||
D18 | WKH5235 | 5.2±0.2 | 3.5+0.2 | - | √ | √ | √ | √ | √ | ||
| 圆形(Round) | |||||||||||
| D6 | WKR2510 | 2.5±0.2 | 1.0+0.2 | √ | √ | √ | √ | √ | √ | |
D6 | WKR3110 | 3.1±0.2 | 1.0+0.2 | √ | √ | √ | √ | √ | √ | ||
D12 | WKR3115 | 3.1±0.2 | 1.5+0.2 | √ | √ | √ | √ | √ | √ | ||
D15 | WKR5225 | 5.2±0.2 | 2.5+0.2 | - | √ | √ | √ | √ | √ | ||
D18 | WKR5235 | 5.2±0.2 | 3.5+0.2 | - | √ | √ | √ | √ | √ | ||
D21 | WKR7040 | 7.0±0.2 | 4.0 +0.2 | - | √ | √ | √ | √ | √ | ||
D24 | WKR9853 | 9.8±0.2 | 5.3+0.2 | - | √ | √ | √ | √ | √ | ||
?带硬质合金支撑的金刚石拉丝模芯模芯
| 国际代码 | 产品型号 | 拉丝模芯尺寸(mm) | 拉丝模芯颗粒度 (μm) | ||||||||
内直径(Φd) | 外直径(ΦD) | 厚度(T) | 1 | 3 | 5 | 10 | 25 | 50 | ||||
D12 | WKY4015 | 4.0±0.2 | 8.12±0.013 | 1.5+0.2 | - | √ | √ | √ | √ | √ | ||
D15 | WKY4023 | 4.0±0.2 | 8.12±0.013 | 2.3+0.2 | - | √ | √ | √ | √ | √ | ||
D18 | WKY4029 | 4.0±0.2 | 8.12±0.013 | 2.9+0.2 | - | √ | √ | √ | √ | √ | ||
D21 | WKY7040 | 7.0±0.2 | 13.65±0.013 | 4.0+0.2 | - | - | √ | √ | √ | √ | ||
D24 | WKY7053 | 7.0±0.2 | 13.65±0.013 | 5.3+0.2 | - | - | √ | √ | √ | √ | ||
D27 | WKY12987 | 12.9±0.3 | 24.13±0.025 | 8.7±0.25 | - | - | - | √ | √ | √ | ||
D30 | WKY129120 | 12.9±0.3 | 24.13±0.025 | 12.0±0.25 | - | - | - | √ | √ | √ | ||
D31 | WKY152120 | 15.2±0.3 | 26.6±0.025 | 12.0±0.25 | - | - | - | - | √ | √ | ||
D33 | WKY152150 | 15.2±0.3 | 26.6±0.025 | 15.0±0.50 | - | - | - | - | √ | √ | ||
D33 | WKY18150 | 18.5±0.3 | 29.0±0.025 | 15.0±0.50 | - | - | - | - | √ | √ | ||
D33 | WKY18180 | 18.5±0.3 | 29.0±0.025 | 18.0±0.50 | - | - | - | - | √ | √ | ||
注： 1. 镶套温度650°，最大推荐孔是对软线如铜、铝等的推荐尺寸，硬线如钢线等一般不超过该尺寸的65%
