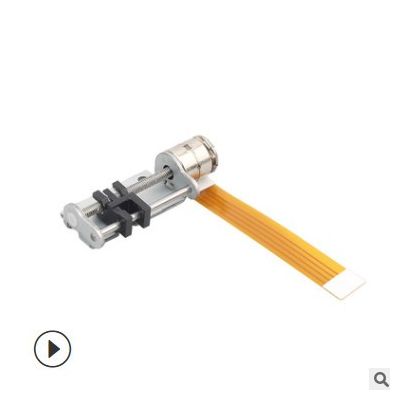

本产品为精密微型步进电机,带丝杆和滑块，也叫丝杆电机，输出部分采用螺距为0.4mm的丝杆,通过和丝杆配套的螺母副把转动变成推力.
电机基本步进角度为18度,电机每周运行20步,所以位移的分辨率可以达到0.02mm,达到精密控制的目的.如果需要提高控制的精度，可以再驱
动器方面采用细分驱动的方式来满足。
因为其体积小,精度高,便于控制等优良特性,所以此微型步进电机广泛使用在相机,光学仪器,镜头,精密医疗器械,自动门锁等各个领域.
电机输入部分图示为FPC,但是可以根据客户需求可以更改为连接线 光针,PCB等各种形式.
安装支架可以根据客户要求更改.
同时我们可以配套相应的驱动系统来满足客户的需求!
我们团队具备10年以上的步进电机设计,开发和生产经验,所以可以根据客户的特殊需要实现产品开发和辅助设计!
客户的需要就是我们的努力方向,请随时联系!
(此款行程为15.5mm)
| ELECTRICAL CHARACTERISTIC | |||
| RATED VOLTAGE | 3.3V DC | ||
| COIL RESISTANCE | 20 Ω±10% | ||
| NO. OF PHASES | 2 PHASES | ||
| STEP ANGLE | 18°/ STEP | ||
| MAX. STARTING FREQUENCY | 800 PPS min. (AT 3.3 V DC) | ||
| MAX. SLEWING FREQUENCY | 2000 PPS min. (AT 3.3 V DC) | ||
| PULL IN TORQUE | 1.5 gf-cm min (AT 500 PPS , 3.3 V DC) | ||
| PULL OUT TORQUE | 2.0 gf-cm min (AT 500 PPS , 3.3 V DC) | ||
| INSULATION CLASS | CLASS E FOR COILS | ||
| INSULATION STRENGTH | 100 V AC FOR ONE SECOND(3mA MAX.) | ||
| INSULATION RESISTANCE | 1.0 MΩ(DC 100 V) | ||
| OPERATING TEMPERATURE RANGE | -10 ～+60 ℃ | ||
微型步进电机丝杆滑块方式分别有白色塑料滑块，金属滑块，黑色塑料滑块，光杆，客户可根据需求定制
